Anzeigen des Entitätsbeziehungsdiagramms

Das Entitätsbeziehungsdiagramm (ENTITY Relationship Diagram, ERD) im Katalog-Explorer zeigt den Primärschlüssel und Fremdschlüsselbeziehungen zwischen Tabellen in einem Diagramm an, wodurch eine klare Darstellung der Verbindung zwischen Datenentitäten bereitgestellt wird. Sie können über den Katalog-Explorer auf den ERD-Katalog zugreifen, wenn Sie eine Tabelle anzeigen, die eine Fremdschlüsseleinschränkung enthält.

Weitere Informationen zu Primär- und Fremdschlüsseleinschränkungen finden Sie unter Einschränkungen in Azure Databricks. Verwenden Sie stattdessen das interaktive Liniendiagramm im Katalog-Explorer, um zu untersuchen, wie Tabellen basierend auf dem Abfragedatenfluss und nicht auf deklarierten Einschränkungen verbunden werden. Siehe Ansichtslinie im Katalog-Explorer.

Gehen Sie wie folgt vor, um auf das ERD zuzugreifen:

1. Klicken Sie auf Katalog in der Randleiste.

2. Wählen Sie ein Schema aus.

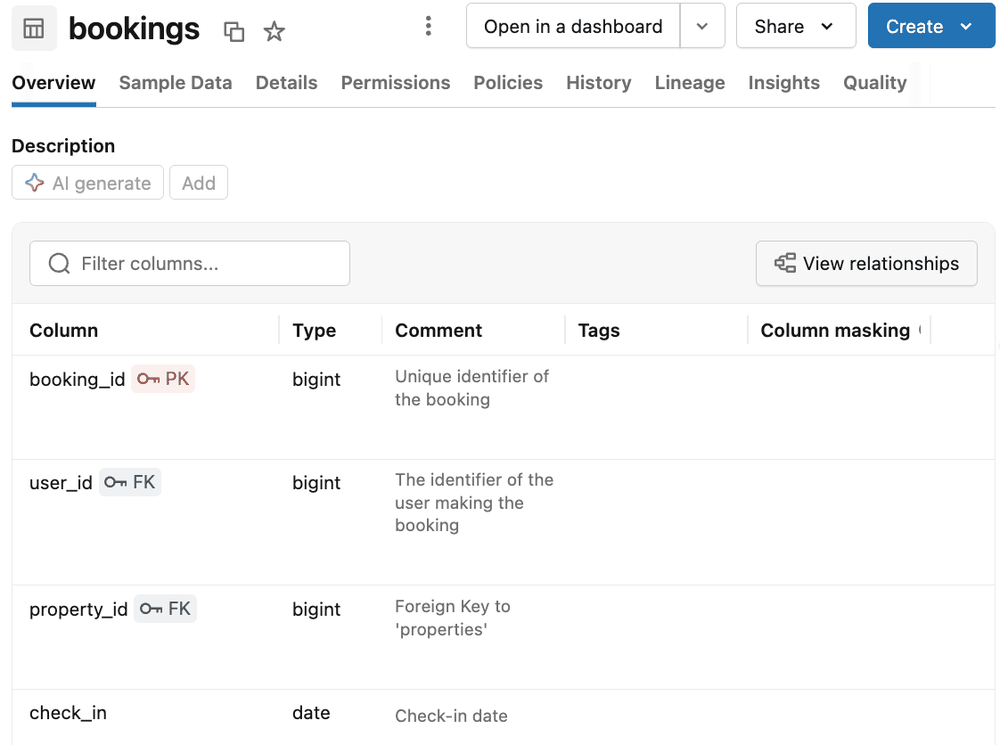

3. Wählen Sie eine Tabelle mit definierten Fremdschlüsseln aus. und werden neben Spalten angezeigt, die als Primärschlüssel oder Fremdschlüssel festgelegt sind.



4. Klicken Sie View relationships button"Beziehungen anzeigen" oberhalb der Tabelle im Abschnitt "Beschreibung" der Registerkarte "Übersicht", um die ERD zu öffnen.

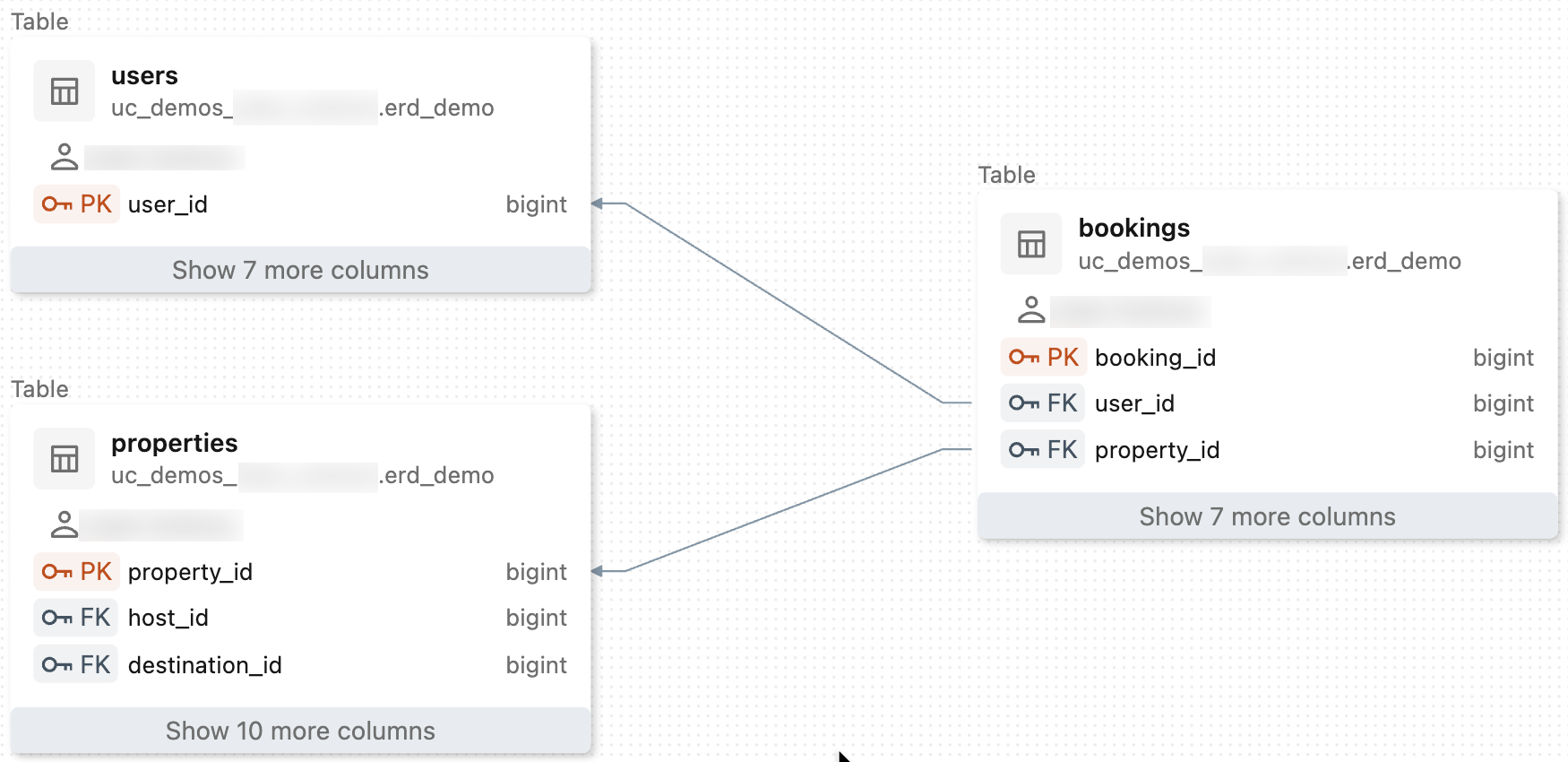

Das Beispieldiagramm wird aus dem Wanderbricks-Dataset generiert, einer simulierten Reisebuchungsplattform mit Benutzern, Hosts, Eigenschaften, Buchungen, Zahlungen, Rezensionen und verwandten Tabellen. Informationen zum Dataset finden Sie unter Wanderbricks-Dataset.
