Adición de una capa de referencia

Las capas de referencia permiten mejorar las visualizaciones espaciales mediante la superposición de un conjunto de datos espacial secundario en el mapa para proporcionar más contexto. Power BI hospeda este conjunto de datos en varios formatos, entre los que se incluyen:

• Archivos GeoJSON con una extensión .json o .geojson
• Archivos WKT (texto conocido) con una extensión .wkt
• archivos de KML (lenguaje de marcado de Keyhole) con una extensión .kml
• Archivos SHP (Shapefile) con una extensión.shp
• Archivos CSV (valores separados por comas) con una extensión .csv. El visual de Azure Maps para Power BI interpreta la columna que contiene cadenas WKT (texto bien conocido) de la hoja de cálculo.

Adición de un conjunto de datos espaciales como una capa de referencia

Tiene dos opciones para agregar un conjunto de datos espaciales como una capa de referencia. Puede hacer referencia a un archivo hospedado proporcionando la dirección URL o seleccionando un archivo para cargarlo.

En el mapa siguiente, se muestran los distritos censales de Colorado en 2016. Las áreas se colorean en función de la población con la capa de referencia.

A continuación se muestran todas las opciones de configuración del panel Formato que están disponibles en la sección Capa de referencia.

Aplicar estilos a los datos en una capa de referencia

Se pueden agregar propiedades a cada una de las características del archivo GeoJSON para personalizar el estilo. Esta característica utiliza la característica de capa de datos simple en el SDK web de Azure Maps. Para obtener más información, consulte este documento sobre las propiedades de estilo admitidas. Como precaución de seguridad, no se admiten las imágenes de icono personalizadas en el objeto visual de Power BI de Azure Maps.

A continuación se muestran ejemplos que muestran cómo establecer una característica de punto de propiedad color en red.

GeoJSON

{
    "type": "Feature",
    "geometry": {
        "type": "Point",
        "coordinates": [-122.13284, 47.63699]
    },
    "properties": {
        "color": "red"
    }
}

WKT

POINT(-122.13284 47.63699)

KML

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Placemark>
    <Point>
      <coordinates>-122.13284,47.63699</coordinates>
    </Point>
    <Style>
      <IconStyle>
        <color>ff0000ff</color> <!-- Red color in KML format (Alpha, Blue, Green, Red) -->
      </IconStyle>
    </Style>
  </Placemark>
</kml>

Estilo personalizado para la capa de referencia a través del panel de formato

La característica Estilo personalizado para la capa de referencia a través del panel de formato de Azure Maps permite personalizar la apariencia de las capas de referencia. El color, el ancho del borde y la transparencia de los puntos, líneas y polígonos se pueden definir directamente en la interfaz gráfica de usuario de Power BI de Azure Maps para mejorar la claridad del objeto visual y el impacto de los datos geoespaciales.

Habilitación de estilos personalizados

Para usar las opciones de estilo personalizados para las capas de referencia, siga estos pasos:

1. Carga de archivos geoespaciales: empiece por cargar los archivos geoespaciales admitidos (GeoJSON, KML, WKT, CSV o Shapefile) en Azure Maps como capa de referencia.
2. Obtener acceso a la configuración de formato: vaya al panel Capa de referencia dentro de la configuración del objeto visual de Azure Maps para Power BI.
3. Personalización de estilos: se usa para ajustar la apariencia de la capa de referencia estableciendo el color de relleno, el color del borde, el ancho del borde y la transparencia de puntos, líneas y polígonos.

Configuración de estilo

La sección Puntos del panel de formato visual:

La sección Líneas del panel de visualización del formato:

Sección Polígonos del panel de visualización del formato:

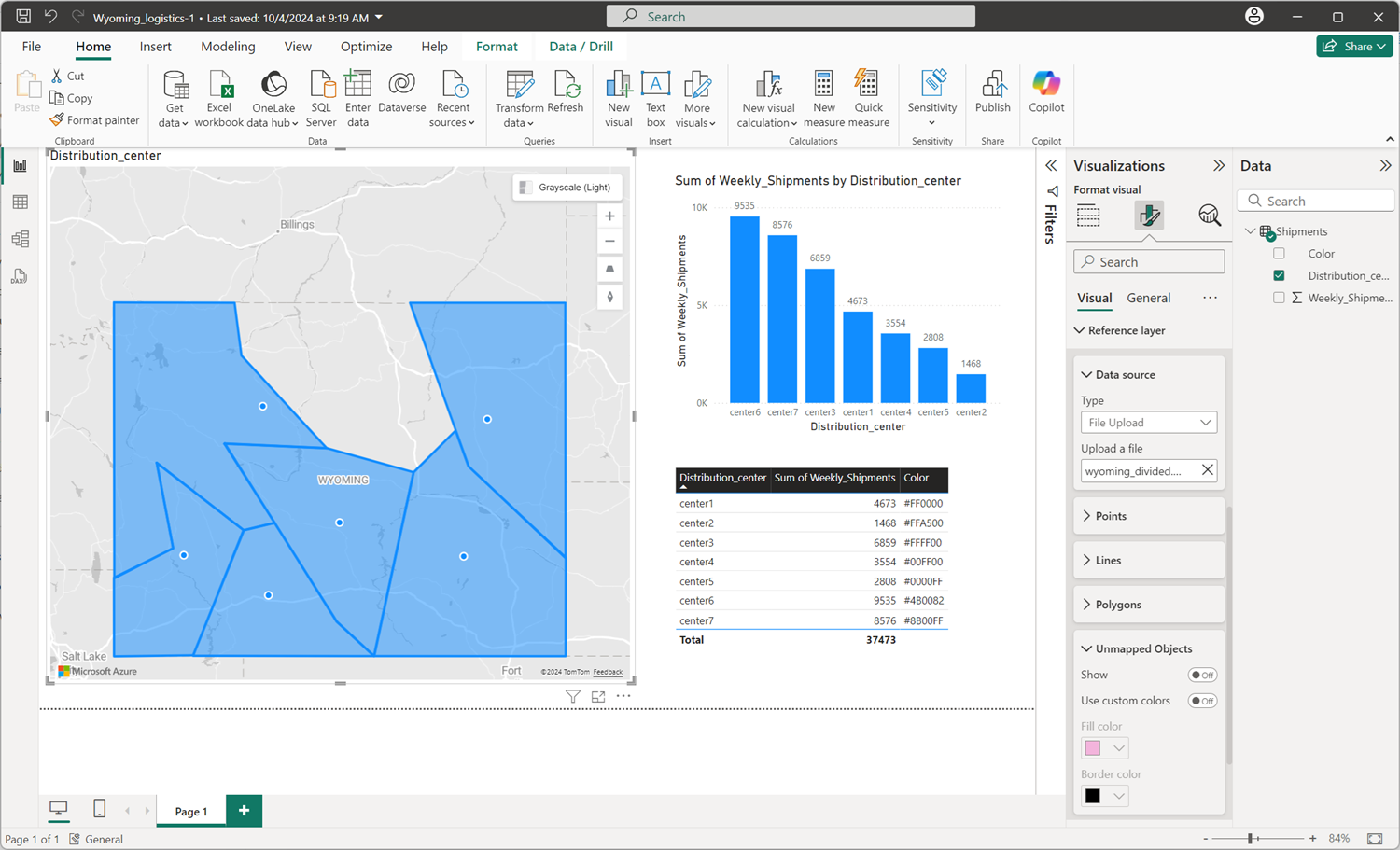

Capa de referencia enlazada a datos

La capa de referencia enlazada a datos permite la asociación de datos con formas específicas en la capa de referencia basada en atributos comunes.

Para usar la capa de referencia enlazada a datos, arrastre la columna que contiene identificadores únicos (pueden ser datos de ubicación o no) al campo Ubicación del objeto visual de Azure Maps.

Azure Maps compara estos identificadores con las propiedades correspondientes en el archivo espacial cargado, y vincula automáticamente los datos a las formas del mapa.

En escenarios con varias propiedades, Azure Maps identifica una propiedad común en cada forma y compara su valor con la columna de datos seleccionada en el campo Ubicación. Después, usa la propiedad que tiene el número más alto de coincidencias con la columna de datos seleccionada.

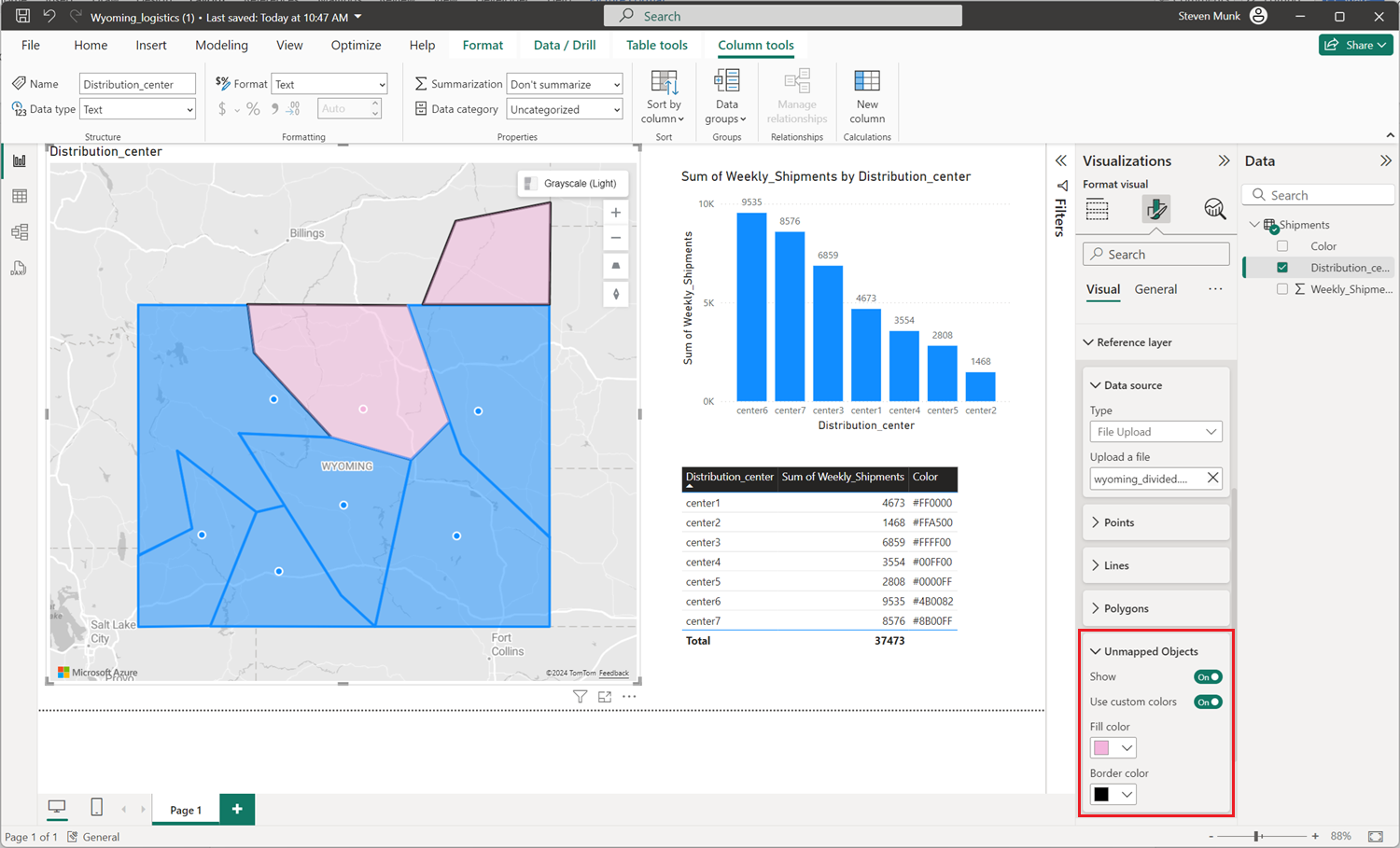

Si una o varias formas de la capa de referencia no se pueden asignar automáticamente a ningún punto de datos, puede gestionar estos objetos sin asignar siguiendo estos pasos:

1. Seleccione la pestaña Formato del objeto visual en el panel Visualizaciones.
2. Seleccione Capa de referencia.
3. Seleccione Objetos no asignados.
4. Seleccione el botón de alternancia Mostrar para Activar o desactivar. Esto resalta las formas que no están asignadas a ningún punto de datos.

Opcionalmente, seleccione el interruptor Usar colores personalizados para activar o desactivar los colores personalizados de relleno y borde de los objetos no asignados al mapa y distinguirlos visualmente en el mapa.

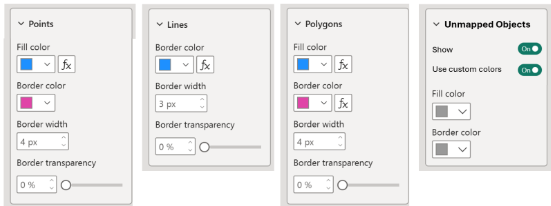

Formato condicional

Se puede aplicar formato condicional a los datos para cambiar dinámicamente la apariencia de las formas en un mapa en función de los datos proporcionados. Por ejemplo, los colores de degradado pueden visualizar varios valores de datos, como los de densidad de población, rendimiento de ventas u otras métricas. Se trata de una herramienta eficaz para combinar datos espaciales y empresariales a fin de crear informes interactivos y visualmente atractivos.

Hay varias maneras de establecer colores en las formas. En la tabla siguiente se muestran las prioridades que se usan:

Asignar códigos postales de EE. UU.

Los archivos espaciales públicos, como las Áreas de tabulación de códigos postales (ZCTA) del Censo de EE. UU., pueden servir como capa de referencia para visualizar datos por código postal. Estos archivos suelen ser grandes y detallados, por lo que normalmente es necesario reducir su tamaño y complejidad antes de usarlos en el objeto visual de Azure Maps Power BI. En el flujo de trabajo siguiente se muestra cómo preparar un archivo de límites de código postal nacional.

Descarga y preparación de los datos de origen

1. Descargue los archivos shapefile de las Áreas de Tabulación de Códigos Postales (ZCTA) en la página Archivos de límites cartográficos de la Oficina del Censo de EE. UU.
2. Descomprima cada archivo descargado para extraer los componentes de shapefile.
3. Convierta cada shapefile en GeoJSON y, a continuación, minifique el JSON resultante para reducir el tamaño del archivo. Guarde cada archivo con un _zip_codes_geo.min.json sufijo para que el paso de combinación pueda encontrarlo.

Combinar y simplificar los datos

Los shapefiles sin procesar suman alrededor de 1,2 GB y ofrecen una precisión submétrica, lo que supone mucho más detalle del que necesita un mapa de Power BI. Use la herramienta de línea de comandos mapshaper para combinar los archivos individuales en un único archivo GeoJSON al tiempo que reduce su tamaño. El siguiente comando combina cada archivo, simplifica la geometría, quita los campos innecesarios y redondea las coordenadas:

mapshaper -i *_zip_codes_geo.min.json combine-files -merge-layers -simplify visvalingam 5% -filter-fields ZCTA5CE10 -o format=geojson precision=0.0001 us_zip_codes_simplified.json

Este comando aplica las siguientes optimizaciones:

• combine-files -merge-layers combina los archivos de estado individuales en una sola capa.
• -simplify visvalingam 5% conserva 5% de los puntos originales mediante el algoritmo Visvalingam, lo que reduce significativamente el tamaño del archivo y conserva la forma general de cada límite.
• -filter-fields ZCTA5CE10 mantiene solo el ZCTA5CE10 campo , que contiene el código postal de cinco dígitos que se usa para enlazar los datos y quita todos los demás atributos.
• precision=0.0001 redondea las coordenadas a unos 10 metros de precisión, lo que es suficiente para las visualizaciones de código postal.

El archivo resultante us_zip_codes_simplified.json es lo suficientemente pequeño como para cargarlo como una capa de referencia. Para vincular los datos a los límites, arrastre la columna que contiene códigos postales de cinco dígitos al campo Ubicación, y Azure Maps hace coincidir los valores con la propiedad ZCTA5CE10. Para obtener más información, consulte Capa de referencia enlazada a datos.

Pasos siguientes

Agregue más contexto al mapa:
