Vista del diagrama de relación entre entidades

En el Diagrama de relaciones de entidad (ERD) del Explorador de catálogos se muestran las relaciones de clave principal y clave externa entre tablas de un gráfico, lo que proporciona una representación clara de cómo se conectan las entidades de datos. Puede acceder al ERD desde el Explorador de catálogos al ver cualquier tabla que contenga una restricción de clave externa.

Para más información sobre las restricciones de clave principal y clave externa, consulte Restricciones en Azure Databricks. Para explorar cómo se conectan las tablas en función del flujo de datos de consulta en lugar de restricciones declaradas, use el gráfico de linaje interactivo en el Explorador de catálogos en su lugar. Consulte el linaje en el Explorador de catálogos.

Para acceder al ERD, haga lo siguiente:

1. Haga clic en Catálogo en la barra lateral.

2. Seleccionar un esquema.

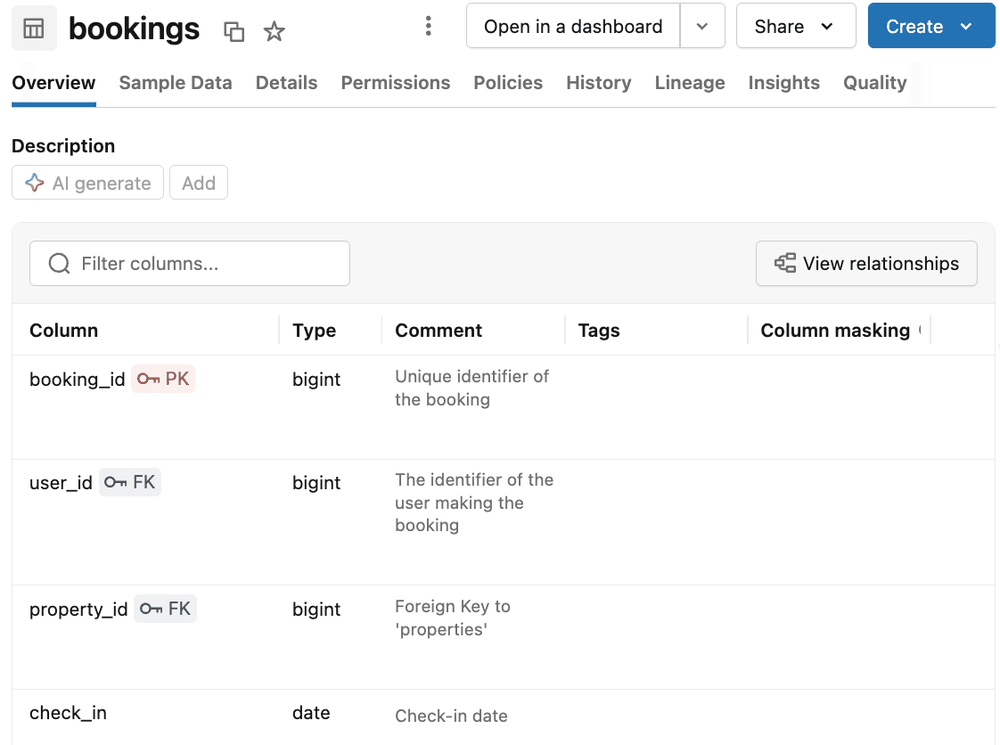

3. Seleccione una tabla con claves externas definidas. y aparecen junto a las columnas que se designan como claves primarias o claves externas.



4. Haga clic en el botón Ver relaciones situada encima de la tabla de la sección Descripción de la pestaña Información general para abrir el ERD.

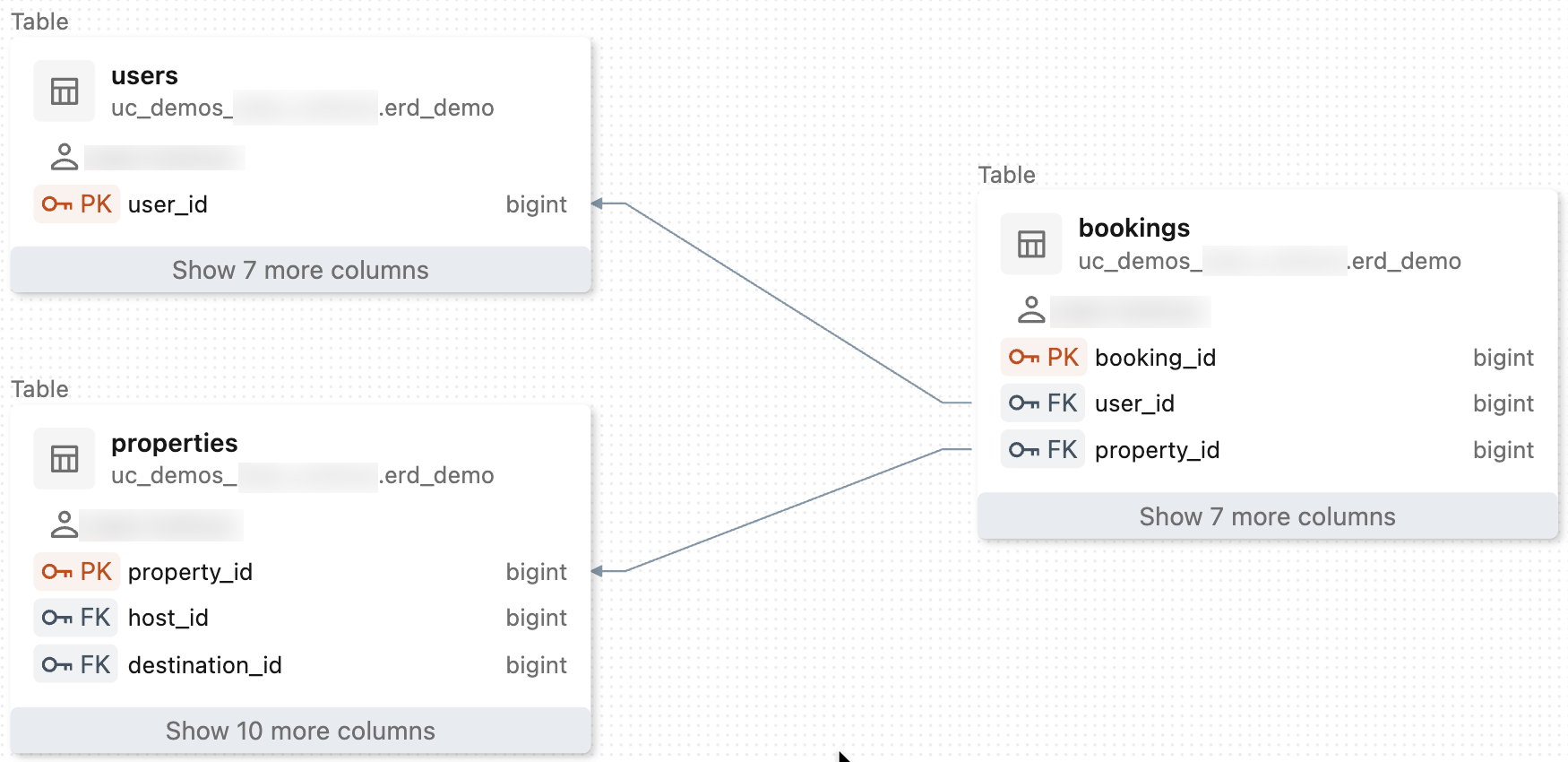

El diagrama de ejemplo se genera a partir del conjunto de datos de Wanderbricks, una plataforma simulada de reserva de viajes con usuarios, hosts, propiedades, reservas, pagos, revisiones y tablas relacionadas. Para explorar el conjunto de datos, consulte Wanderbricks dataset (Conjunto de datos de Wanderbricks).
