Tutoriel : Configurer le réseau pour Azure Stack Edge Pro avec GPU

Ce tutoriel explique comment configurer le réseau pour votre appareil Azure Stack Edge Pro avec GPU intégré à l'aide de l'interface utilisateur web locale.

Le processus de connexion peut prendre environ 20 minutes.

Ce tutoriel vous fournira des informations sur :

Prérequis

Avant de configurer et d’activer votre appareil Azure Stack Edge Pro avec GPU, vérifiez que :

• Vous avez installé l’appareil physique, comme indiqué dans Installer Azure Stack Edge Pro.
• Vous vous êtes connecté à l’interface utilisateur web locale de l’appareil, comme indiqué dans Se connecter à Azure Stack Edge Pro avec GPU.

Configurer le type d’installation

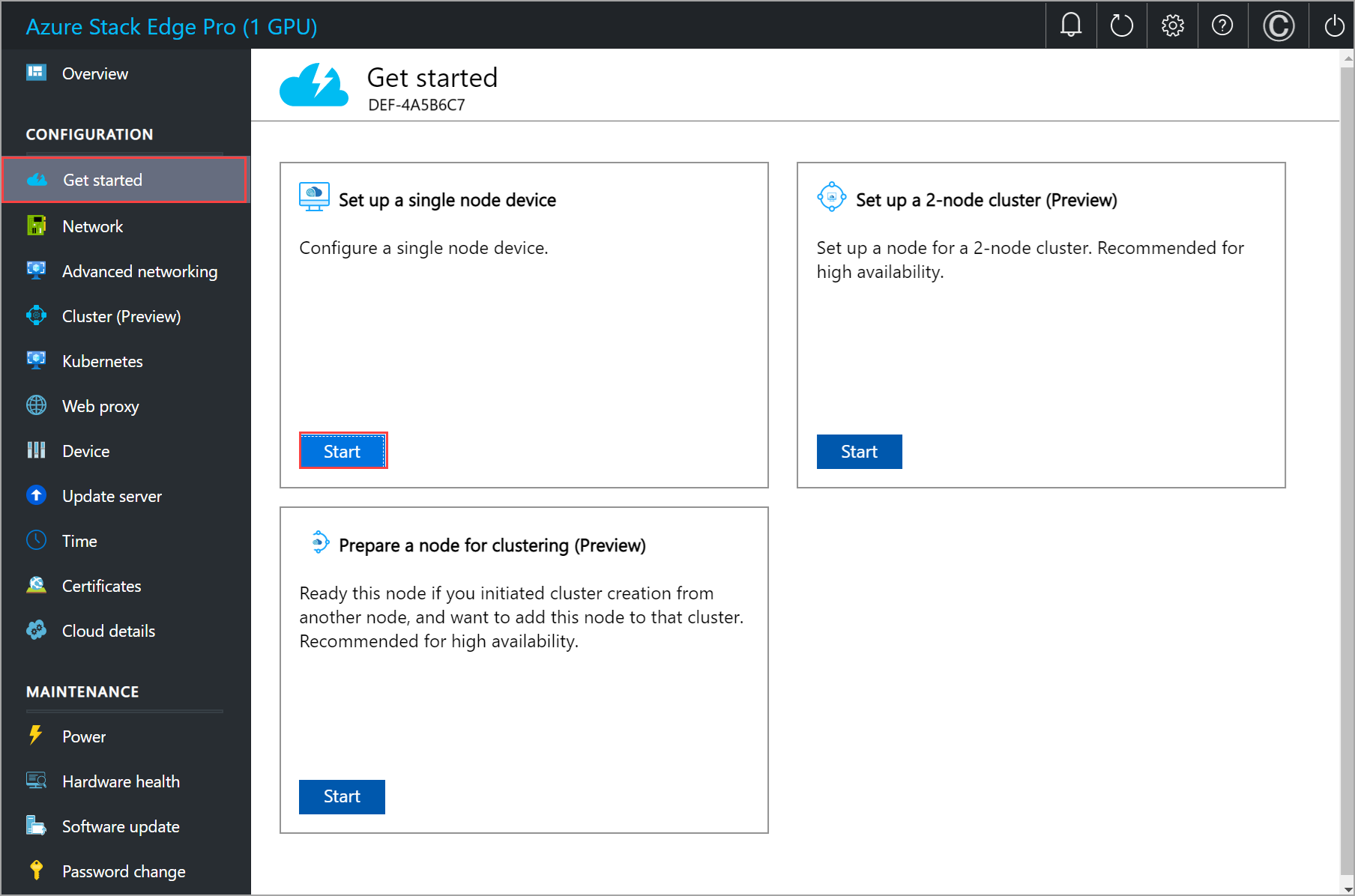

1. Accédez à la page Prise en main.

2. Dans la vignette Configurer un appareil à nœud unique, sélectionnez Démarrer.



Configurer le réseau

La page Prise en main comprend les différents paramètres nécessaires à la configuration et à l’activation de l’appareil physique auprès du service Azure Stack Edge.

Procédez comme suit pour configurer le réseau de votre appareil.

1. Accédez à la page Bien démarrer de l’interface utilisateur web locale de votre appareil.

2. Dans la vignette Réseau, sélectionnez Doit être configuré.



   Votre appareil physique comporte six interfaces réseau. Les ports 1 et 2 sont des interfaces réseau de 1 Gbit/s. Les ports 3, 4, 5 et 6 sont tous des interfaces réseau de 25 Gbits/s qui peuvent également servir d’interfaces réseau de 10 Gbits/s. Le port 1 est automatiquement configuré comme port réservé à la gestion, et les ports 2 à 6 sont tous des ports de données. Pour un nouvel appareil, la page Réseau est illustrée ci-dessous.



3. Pour modifier les paramètres réseau, sélectionnez un port et, dans le volet droit qui s’affiche, modifiez l’adresse IP, le sous-réseau, la passerelle, le DNS principal et le DNS secondaire.

   • Si vous sélectionnez le port 1, vous pouvez voir qu’il est préconfiguré sur la valeur statique.



   • Si vous sélectionnez le Port 2, 3, 4 ou 5, tous ces ports sont configurés en tant que DHCP par défaut.



   • Par défaut, pour tous les ports, vous devez définir une adresse IP. Si vous décidez de ne pas définir d’adresse IP pour une interface réseau sur votre appareil, vous pouvez définir l’adresse IP sur Non, puis Modifier les paramètres.



   Lorsque vous configurez les paramètres réseau, gardez à l’esprit :

   • Assurez-vous que les ports 5 et 6 sont connectés pour les déploiements de Network Function Manager. Pour plus d’informations, consultez Tutoriel : Déployer des fonctions réseau sur Azure Stack Edge (préversion).
   • Si le protocole DHCP est activé dans votre environnement, les interfaces réseau sont configurées automatiquement. Une adresse IP, un sous-réseau, une passerelle et un DNS sont automatiquement attribués.
   • Si le protocole DHCP n’est pas activé, vous pouvez, le cas échéant, attribuer des adresses IP statiques.
   • Vous pouvez configurer votre interface réseau sur IPv4.
   • Le numéro de série d’un port correspond au numéro de série du nœud.

   Remarque

   Si vous devez vous connecter à votre appareil à partir d’un réseau externe, consultez Activer l’accès de l’appareil à partir d’un réseau extérieur pour obtenir d’autres paramètres réseau.

   Une fois le réseau de l’appareil configuré, la page est mise à jour comme suit :



   Remarque

   Nous vous recommandons de ne pas faire passer l'adresse IP locale de l'interface réseau de statique à DHCP, sauf si vous disposez d'une autre adresse IP pour accéder à l'appareil. Si vous utilisez une seule interface réseau et que vous passez à DHCP, il n’y a aucun moyen de déterminer l’adresse DHCP. Si vous voulez passer à une adresse DHCP, attendez que l’appareil se soit activé auprès du service, puis faites la modification. Vous pouvez ensuite voir les adresses IP de tous les adaptateurs dans les propriétés de l’appareil dans le portail Azure pour votre service.

   Après avoir configuré et appliqué les paramètres réseau, sélectionnez Suivant : Mise en réseau avancée pour configurer le réseau de calcul.

Configurer les commutateurs virtuels

Suivez ces étapes pour ajouter ou supprimer des commutateurs virtuels.

1. Accédez à la page Mise en réseau avancée de l’interface utilisateur locale de votre appareil.

2. Dans la section Commutateur virtuel, ajoutez ou supprimez des commutateurs virtuels. Sélectionnez Ajouter un commutateur virtuel pour créer un nouveau commutateur.



3. Dans le volet paramètres réseau, si vous utilisez un nouveau commutateur virtuel, fournissez les éléments suivants :

   1. Fournissez un Nom pour le commutateur virtuel.
   2. Choisissez l'interface réseau sur laquelle le commutateur virtuel doit être créé.
   3. Définissez le paramètre MTU (Maximum Transmission Unit) pour le commutateur virtuel (facultatif).
   4. Sélectionnez Modifier et Appliquer pour enregistrer vos modifications.

   La valeur MTU détermine la taille maximale des paquets pouvant être transmis sur un réseau. Azure Stack Edge prend en charge les valeurs MTU dans le tableau suivant. Si un appareil sur le chemin réseau a un paramètre MTU inférieur à 1500, les paquets IP avec l’indicateur « ne pas fragmenter » (DF) avec une taille de paquet de 1500 seront supprimés.

   Référence SKU Azure Stack Edge	Interface réseau	Valeurs MTU prises en charge
   Pro-GPU	Ports 1, 2, 3 et 4	1400 – 1500
   Pro-GPU	Ports 5 et 6	Non configurable, défini par défaut.
   Pro 2	Ports 1 et 2	1400 – 1500
   Pro 2	Ports 3 et 4	Non configurable, défini par défaut.

   Le commutateur virtuel hôte utilise le paramètre MTU spécifié.

   Si une interface réseau virtuelle est créée sur le commutateur virtuel, l’interface utilise le paramètre MTU spécifié. Si ce commutateur virtuel est activé pour le calcul, les machines virtuelles Azure Kubernetes Service et les interfaces réseau de conteneurs (CNI) utilisent également la MTU spécifiée.



   Lorsque vous créez un commutateur virtuel, la colonne MTU est renseignée avec sa valeur MTU.



4. L’application de la configuration prend quelques minutes, et une fois le commutateur virtuel créé, la liste des commutateurs virtuels est mise à jour pour refléter le commutateur nouvellement créé. Vous pouvez voir que le commutateur virtuel spécifié est créé et activé pour le calcul.



5. Vous pouvez créer plusieurs commutateurs en suivant les étapes décrites précédemment.

6. Pour supprimer un commutateur virtuel, sous la section Commutateur virtuel , sélectionnez Supprimer le commutateur virtuel. Lorsqu’un commutateur virtuel est supprimé, les réseaux virtuels associés sont également supprimés.

Ensuite, vous pouvez créer et associer des réseaux virtuels à vos commutateurs virtuels.

Configurer des réseaux virtuels

Vous pouvez ajouter ou supprimer des réseaux virtuels associés à vos commutateurs virtuels. Pour ajouter un commutateur virtuel, procédez comme suit :

1. Dans l’interface utilisateur locale de la page Mise en réseau avancée, sous la section Réseau virtuel, sélectionnez Ajouter un réseau virtuel.

2. Dans le panneau Ajouter un réseau virtuel, entrez les informations suivantes :

   1. Sélectionnez un commutateur virtuel pour lequel vous souhaitez créer un réseau virtuel.
   2. Fournissez un Nom pour votre réseau virtuel. Le nom que vous spécifiez doit respecter les règles de nommage et les restrictions relatives aux ressources Azure.
   3. Entrez un ID de réseau local virtuel sous la forme d’un nombre unique dans la plage 1-4094. L’ID VLAN que vous fournissez doit être dans votre configuration de jonction. Pour plus d’informations sur la configuration de jonction de votre commutateur, consultez les instructions du fabricant de votre commutateur physique.
   4. Spécifiez le Masque de sous- réseau et la Passerelle pour votre réseau LAN virtuel en fonction de la configuration du réseau physique.
   5. Sélectionnez Appliquer. Un réseau virtuel est créé sur le commutateur virtuel spécifié.



3. Pour supprimer un réseau virtuel, sous la section Réseau virtuel, sélectionnez Supprimer le réseau virtuel, puis le réseau virtuel que vous souhaitez supprimer.

4. Sélectionnez Suivant : Kubernetes > pour configurer ensuite vos adresses IP de calcul pour Kubernetes.

Configurer les IP de calcul

Une fois les commutateurs virtuels créés, vous pouvez activer les commutateurs pour le trafic de calcul Kubernetes.

1. Dans l’interface utilisateur locale, accédez à la page Kubernetes.



1. Sélectionnez le commutateur virtuel que vous souhaitez activer pour le trafic de calcul Kubernetes.

2. Affectez des adresses IP aux nœuds Kubernetes. Ces adresses IP statiques sont destinées aux machines virtuelles Kubernetes.

   Important

   • Kubernetes sur Azure Stack Edge utilise le sous-réseau 172.27.0.0/16 pour le pod et le sous-réseau 172.28.0.0/16 pour le service. Vérifiez qu’ils ne sont pas actuellement utilisés sur votre réseau. Pour plus d’informations, consultez Modifier les sous-réseaux du pod et du service Kubernetes.
   • Le mode DHCP n’est pas pris en charge pour les adresses IP de nœud Kubernetes.

3. Affectez des adresses IP des services externes Kubernetes. Il s’agit également des adresses IP d’équilibrage de charge. Ces adresses IP contiguës sont destinées aux services que vous souhaitez exposer en dehors du cluster Kubernetes, et vous spécifiez la plage d’adresses IP statiques en fonction du nombre de services exposés.

   Important

   Nous vous recommandons vivement de spécifier un minimum de 1 adresse IP pour le service Azure Stack Edge Hub pour accéder aux modules de calcul. Les adresses IP du service peuvent être mises à jour ultérieurement.

4. Sélectionnez Appliquer.



5. Quelques minutes sont nécessaires pour appliquer la configuration, et une actualisation du navigateur peut être requise.

6. Sélectionnez Suivant : Proxy web pour configurer le proxy web.

Configurer le proxy web

Cette configuration est facultative. Bien que la configuration du proxy web soit facultative, si vous en utilisez un, vous pouvez uniquement le configurer sur cette page.

1. Dans la page Paramètres du proxy web, procédez comme suit :

   1. Dans la zone URL de proxy Web, entrez l’URL dans ce format : http://host-IP address or FQDN:Port number. Les URL HTTPS ne sont pas prises en charge.

   2. Cliquez sur Appliquer pour valider et appliquer les paramètres du proxy web que vous avez configurés.



Valider les paramètres réseau

Suivez les étapes suivantes pour valider vos paramètres réseau.

1. Accédez à la page Tests de diagnostic et sélectionnez les tests comme indiqué ci-dessous.

2. Sélectionnez Exécuter le test.



3. Examinez les résultats des tests afin de vous assurer que l’état indique Sain pour chaque test exécuté.



4. Si un test échoue, sélectionnez Actions recommandées dans la page des résultats du test, implémentez la modification recommandée, puis réexécutez le test. Par exemple, la boîte de dialogue ci-dessous montre les actions recommandées si le test du runtime de calcul Azure Edge échoue.



5. Une fois les paramètres réseau validés et que tous les tests retournent l’état Sain, passez à la page Paramètres de l’appareil.

Étapes suivantes

Ce didacticiel vous à présenté les point suivants :

Pour apprendre à configurer votre appareil Azure Stack Edge Pro GPU, consultez :
