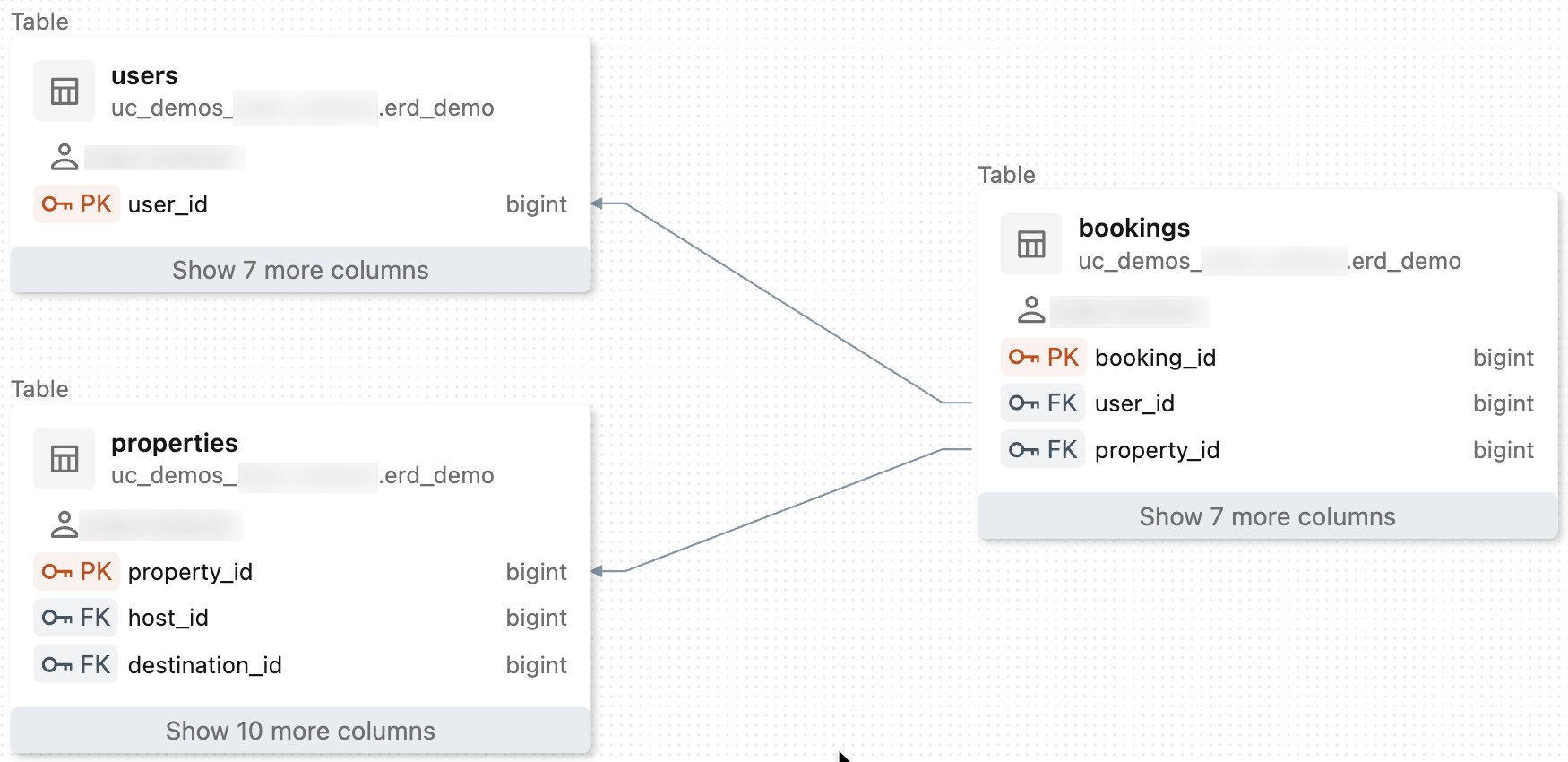

Le diagramme de relation d’entité (ERD) dans l’Explorateur de catalogue affiche les relations de clé primaire et de clé étrangère entre les tables d’un graphique, fournissant une représentation claire de la façon dont les entités de données se connectent. Vous pouvez accéder à l’ERD à partir de l’Explorateur de catalogues lors de l’affichage d’une table qui contient une contrainte de clé étrangère.
Pour plus d’informations sur les contraintes de clé primaire et de clé étrangère, consultez Contraintes sur Azure Databricks. Pour découvrir comment les tables se connectent en fonction du flux de données de requête plutôt que des contraintes déclarées, utilisez plutôt le graphique de traçabilité interactif dans l’Explorateur de catalogues. Voir Afficher la traçabilité dans l’Explorateur de catalogues.
Pour accéder au diagramme ERD, effectuez les opérations suivantes :
Cliquez sur
Catalogue dans la barre latérale.Sélectionnez un schéma.

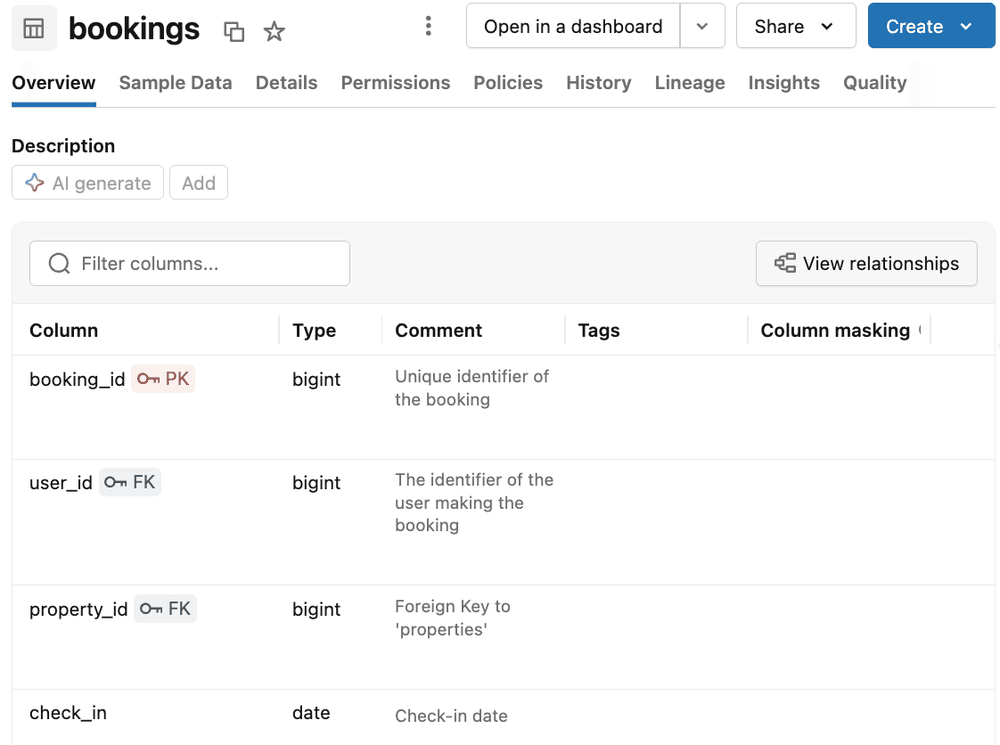

Sélectionnez une table avec des clés étrangères définies.
et les icônes de
étrangère apparaissent en regard des colonnes désignées comme clés primaires ou clés étrangères.
Cliquez sur Afficher les relations au-dessus du
dans la section Description de l’onglet Vue d’ensemble pour ouvrir l'ERD.
L’exemple de diagramme est généré à partir du jeu de données Wanderbricks, une plateforme de réservation de voyages simulée avec des utilisateurs, des hôtes, des propriétés, des réservations, des paiements, des révisions et des tables associées. Pour explorer le jeu de données, consultez le jeu de données Wanderbricks.
