Aggiungere un livello per i riferimenti

I livelli di riferimento consentono di migliorare le visualizzazioni spaziali sovrapponendo un set di dati spaziale secondario sulla mappa per fornire più contesto. Power BI ospita questo set di dati in vari formati, tra cui:

• File GeoJSON con estensione .json o .geojson
• File in formato WKT (Well-Known Text) con estensione .wkt
• File KML (Keyhole Markup Language) con estensione .kml
• File SHP (Shapefile) con un'estensione .shp
• File CSV (valori delimitati da virgole) con estensione .csv. L'oggetto visivo Power BI di Mappe di Azure analizza la colonna contenente stringhe WKT (Well-Known Text) nel foglio.

Aggiungere un set di dati spaziale come livello di riferimento

Sono disponibili due opzioni per aggiungere un set di dati spaziale come livello di riferimento. È possibile fare riferimento a un file ospitato specificando l'URL oppure selezionando un file da caricare.

La mappa seguente mostra i tratti del censimento 2016 per il Colorado. Le aree sono colorate, in base alla popolazione, usando il livello di riferimento.

Di seguito sono riportate tutte le impostazioni nel riquadro Formato disponibili nella sezione Livello di riferimento.

Applicazione di stili ai dati in un livello di riferimento

Le proprietà possono essere aggiunte a ogni funzionalità all'interno del file GeoJSON per personalizzare lo stile. Questa funzionalità utilizza la funzionalità di livello dati semplice nell'SDK Web di Mappe di Azure. Per altre informazioni, vedere questo documento sulle proprietà di stile supportate. Le immagini di icone personalizzate non sono supportate nell'oggetto visivo di Power BI Mappe di Azure come precauzione di sicurezza.

Di seguito sono riportati alcuni esempi che illustrano come impostare una proprietà delle funzionalità color del punto su red.

GeoJSON

{
    "type": "Feature",
    "geometry": {
        "type": "Point",
        "coordinates": [-122.13284, 47.63699]
    },
    "properties": {
        "color": "red"
    }
}

WKT

POINT(-122.13284 47.63699)

KML

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Placemark>
    <Point>
      <coordinates>-122.13284,47.63699</coordinates>
    </Point>
    <Style>
      <IconStyle>
        <color>ff0000ff</color> <!-- Red color in KML format (Alpha, Blue, Green, Red) -->
      </IconStyle>
    </Style>
  </Placemark>
</kml>

Stile personalizzato per il livello di riferimento tramite il riquadro Formato

La funzionalità Stile personalizzato per il livello di riferimento tramite il riquadro Formato in Mappe di Azure consente di personalizzare l'aspetto dei livelli di riferimento. È possibile definire il colore, la larghezza del bordo e la trasparenza di punti, linee e poligoni direttamente nell'interfaccia visiva di Power BI di Mappe di Azure per migliorare la chiarezza visiva e l'impatto dei dati geospaziali.

Abilitazione degli stili personalizzati

Per usare le opzioni di stile personalizzate per i livelli di riferimento, seguire questa procedura:

1. Caricare filegeospaziali: iniziare caricando i file geospaziali supportati (GeoJSON, KML, WKT, CSV o Shapefile) in Mappe di Azure come livello di riferimento.
2. Accesso alle impostazioni del formato: passa al riquadro del livello di riferimento nelle impostazioni dell'oggetto visivo di Power BI di Mappe di Azure.
3. Personalizza stili: usare per regolare l'aspetto del livello di riferimento impostando il colore di riempimento, il colore del bordo, la larghezza del bordo e la trasparenza per punti, linee e poligoni.

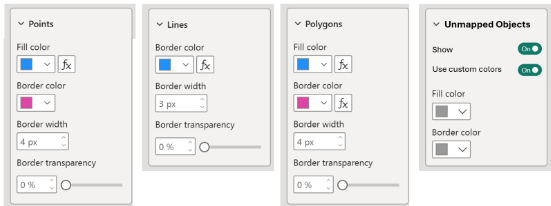

Configurazione dello stile

La sezione Punti del riquadro di formato dell'oggetto visivo:

La sezione Linee del riquadro di formattazione dell'oggetto visivo:

Sezione Poligoni del riquadro Formato dell'oggetto visivo:

Livello di riferimento associato ai dati

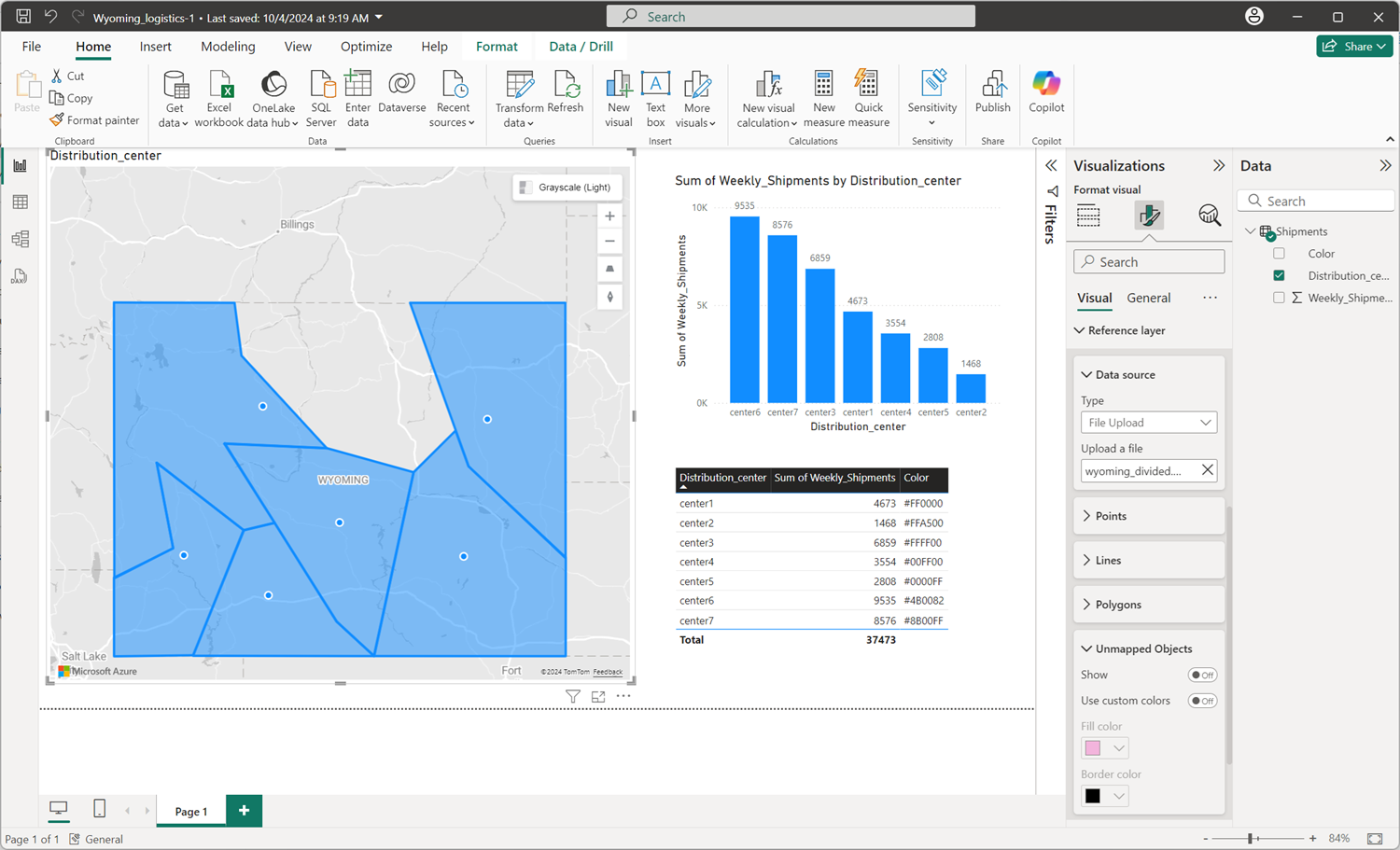

Il livello di riferimento associato a dati consente l'associazione di dati con forme specifiche nel livello di riferimento in base agli attributi comuni.

Per usare il livello di riferimento associato ai dati, trascinare la colonna contenente identificatori univoci, che siano o meno dati sulla posizione, nel campo Posizione della visualizzazione di Mappe di Azure.

Mappe di Azure associa questi identificatori alle proprietà corrispondenti nel file spaziale caricato, collegando automaticamente i dati alle forme presenti sulla mappa.

Negli scenari con più proprietà, Mappe di Azure identifica una proprietà comune in ogni forma e ne confronta il valore con la colonna di dati selezionata nel campo Posizione. Usa quindi la proprietà con il numero più alto di corrispondenze con la colonna di dati selezionata.

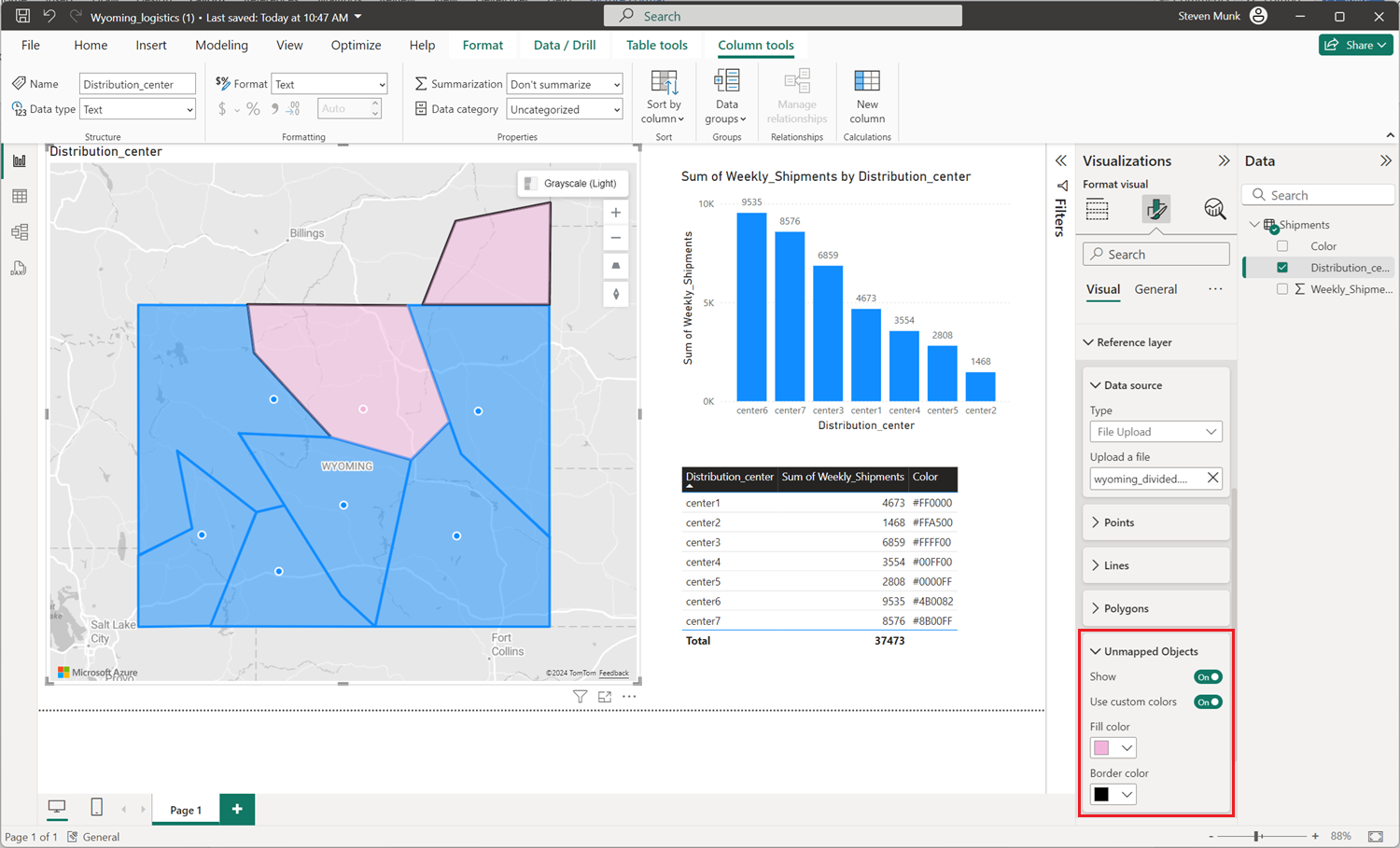

Se una o più forme nel livello di riferimento non possono essere mappate automaticamente a qualsiasi punto dati, è possibile gestire questi oggetti non mappati seguendo questa procedura:

1. Selezionare la scheda Formato oggetto visivo nel riquadro Visualizzazioni .
2. Seleziona livello di riferimento.
3. Selezionare Oggetti non mappati.
4. Selezionare l'interruttore Mostra per attivarlo/disattivarlo. In questo modo vengono evidenziate le forme non associate ad alcun punto dati.

Facoltativamente, selezionare l'interruttore Usa colori personalizzati per attivare/disattivare i colori di riempimento e bordo personalizzati per gli oggetti non mappati per renderli visivamente distinti sulla mappa.

Formattazione condizionale

La formattazione condizionale può essere applicata ai dati per modificare dinamicamente l'aspetto delle forme in una mappa in base ai dati forniti. Ad esempio, i colori sfumato possono visualizzare vari valori di dati, ad esempio densità della popolazione, prestazioni delle vendite o altre metriche. Si tratta di uno strumento potente per combinare dati spaziali e aziendali per creare report interattivi e visivamente accattivanti.

Esistono diversi modi per impostare i colori sulle forme. La tabella seguente illustra le priorità usate:

Mappare i codici POSTALI degli Stati Uniti

I file spaziali pubblici, ad esempio le aree di tabulazione dei codici postali del censimento degli Stati Uniti (ZCTA), possono fungere da livello di riferimento per visualizzare i dati in base al codice postale. Questi file sono spesso di grandi dimensioni e dettagliati, quindi in genere è necessario ridurre le dimensioni e la complessità prima di usarli nell'oggetto visivo Mappe di Azure Power BI. Il seguente flusso di lavoro illustra come preparare un file dei confini dei CAP nazionale.

Scaricare e preparare i dati di origine

1. Scarica gli shapefile delle aree di tabulazione dei codici postali ZIP dalla pagina Cartographic Boundary Files dell'U.S. Census Bureau.
2. Decomprimere ogni archivio scaricato per estrarre i componenti del file di forma.
3. Convertire ogni file di forma in GeoJSON e quindi ridurre le dimensioni del file JSON risultante. Salvare ogni file con un _zip_codes_geo.min.json suffisso in modo che il passaggio di unione possa trovarlo.

Unire e semplificare i dati

Gli shapefile grezzi hanno una dimensione complessiva di circa 1,2 GB e offrono una precisione inferiore al metro, molto più dettagliata di quanto richieda una mappa di Power BI. Usare lo strumento da riga di comando mapshaper per unire i singoli file in un singolo file GeoJSON riducendone le dimensioni. Il comando seguente combina ogni file, semplifica la geometria, rimuove i campi non necessari e arrotonda le coordinate:

mapshaper -i *_zip_codes_geo.min.json combine-files -merge-layers -simplify visvalingam 5% -filter-fields ZCTA5CE10 -o format=geojson precision=0.0001 us_zip_codes_simplified.json

Questo comando applica le ottimizzazioni seguenti:

• combine-files -merge-layers combina i singoli file di stato in un singolo livello.
• -simplify visvalingam 5% mantiene 5% dei punti originali usando l'algoritmo Visvalingam, riducendo significativamente le dimensioni dei file mantenendo la forma complessiva di ogni limite.
• -filter-fields ZCTA5CE10 mantiene solo il ZCTA5CE10 campo, che contiene il codice postale a cinque cifre usato per associare i dati e rimuove tutti gli altri attributi.
• precision=0.0001 arrotonda le coordinate con una precisione di circa 10 metri, sufficiente per le visualizzazioni dei codici postali.

Il file risultante us_zip_codes_simplified.json è sufficientemente piccolo da caricare come livello di riferimento. Per associare i dati ai confini, trascina la colonna che contiene codici ZIP a cinque cifre nel campo Location e Mappe di Azure confronta i valori con la proprietà ZCTA5CE10. Per altre informazioni, vedere Livello di riferimento associato a dati.
