Visualizzare Diagramma Entità-Relazione

Il diagramma delle relazioni tra entità (ERD) in Esplora cataloghi mostra la chiave primaria e le relazioni di chiave esterna tra le tabelle in un grafico, fornendo una rappresentazione chiara della connessione delle entità dati. È possibile accedere a ERD da Esplora cataloghi quando si visualizza una tabella contenente un vincolo di chiave esterna.

Per altre informazioni sui vincoli di chiave primaria e di chiave esterna, vedere Vincoli in Azure Databricks. Per esplorare il modo in cui le tabelle si connettono in base al flusso di dati delle query anziché a vincoli dichiarati, usare invece il grafico interattivo di derivazione in Esplora cataloghi. Vedi Visualizza la derivazione in Catalog Explorer.

Per accedere all'ERD, eseguire le operazioni seguenti:

1. Fare clic Catalogo nella barra laterale.

2. Selezionare uno schema.

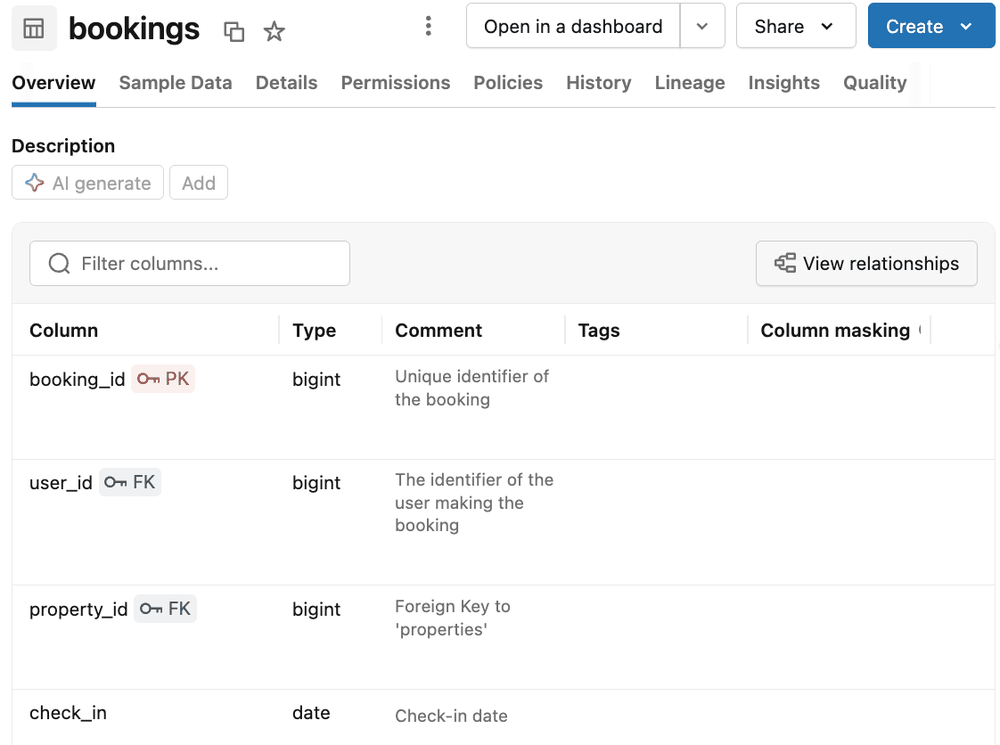

3. Selezionare una tabella con chiavi esterne definite. Le icone della e esterna vengono visualizzate accanto alle colonne designate come chiavi primarie o chiavi esterne.



4. Fare clic sul pulsante Visualizza relazioni Visualizza relazioni sopra la tabella nella sezione Descrizione della scheda Panoramica per aprire L'ERD.

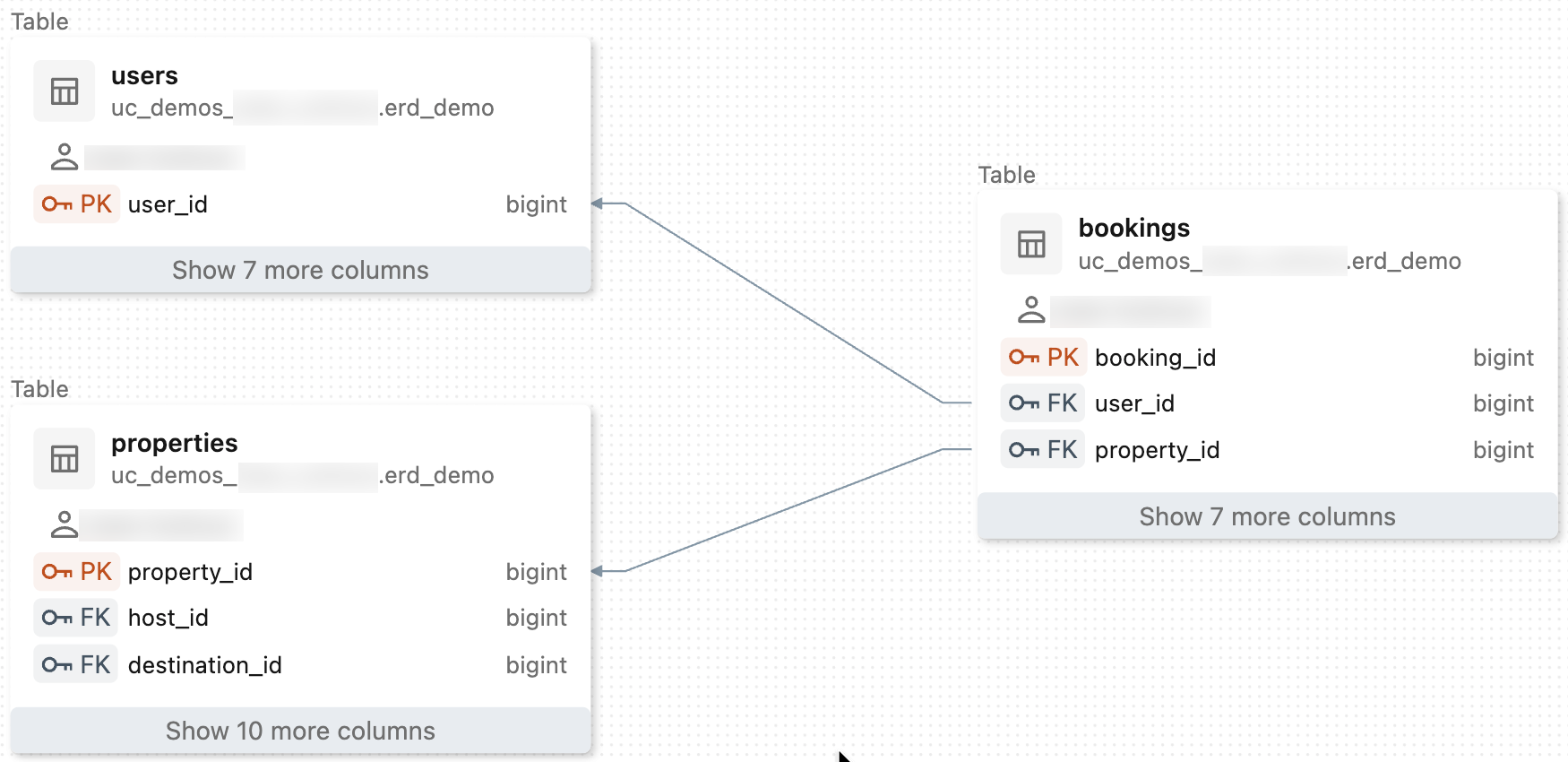

Il diagramma di esempio viene generato dal set di dati Wanderbricks, una piattaforma di prenotazione di viaggi simulata con utenti, host, proprietà, prenotazioni, pagamenti, recensioni e tabelle correlate. Per esplorare il set di dati, vedere Set di dati Wanderbricks.
