Azure Logic Appsのフラットファイルのスキーマをエンコード、デコード、または生成する

適用対象: Azure Logic Apps (従量課金 + Standard)

企業間 (B2B) 統合ワークフローでは、多くの場合、このデータを取引先と交換する前に、XML とフラットファイル形式の間でデータを変換する必要があります。

このガイドでは、 フラットファイル の組み込みコネクタアクションを使用して XML をエンコードまたはデコードし、サンプルデータから BizTalk 互換のフラットファイルスキーマを生成する方法について説明します。

コネクタに関するテクニカルリファレンス

フラットファイル コネクタには、次のエンコード、デコード、およびスキーマ生成アクションが含まれています。

アクション	従量課金	Standard
フラットファイルエンコード	はい	はい
フラットファイルのデコード	はい	はい
フラットファイルスキーマの生成	いいえ	はい

ロジックアプリ	環境
従量課金	マルチテナント Azure Logic Apps
Standard	シングルテナントの Azure Logic Apps、App Service Environment v3 (Windows プランのみ)、ハイブリッドデプロイ

詳細については、「統合アカウントの組み込みコネクタ」を参照してください。

前提条件

Azure アカウントとサブスクリプション。無料の Azure アカウントを取得します。
フラットファイル操作を使用するロジックアプリのリソースとワークフロー。

フラットファイル 操作にはトリガーは含まれません。ワークフローは、任意のトリガーから開始するか、任意のアクションを使用してソース XML を取り込むことができます。

この記事の例では、HTTP 要求を 受信したときにという名前の要求トリガーを使用します。

詳細については、以下を参照してください。
- Azure portal を使用して従量課金ロジックアプリワークフローを作成する
- Azure portal を使用して Standard ロジックアプリワークフローを作成する
エンタープライズ統合と B2B ワークフローの成果物を定義および格納するための統合アカウントリソース。
- 統合アカウントとロジックアプリリソースの両方が、同じ Azure サブスクリプションおよび Azure リージョンに存在する必要があります。
- フラットファイル操作を開始する前に、従量課金ロジックアプリをリンクするか、スタンダードロジックアプリを統合アカウントにリンクして、取引先や契約などのアーティファクトを操作できるようにする必要があります。統合アカウントを複数の従量課金プランまたは標準ロジックアプリリソースにリンクして、同じアーティファクトを共有できます。
ヒント

Standard ワークフローで取引先や契約などの B2B 成果物を操作していない場合は、統合アカウントが必要ない可能性があります。代わりに、スキーマを Standard ロジックアプリリソースに直接アップロードできます。どちらの方法でも、同じロジックアプリリソース内のすべての子ワークフローで同じスキーマを使用できます。複数のロジックアプリリソースで同じスキーマを使用するには、統合アカウントを使用してリンクする必要があります。
XML コンテンツをエンコードまたはデコードする方法を指定するフラットファイルスキーマ。

標準ワークフローでは、 フラットファイル 操作を使用すると、リンクされた統合アカウントから、またはロジックアプリに以前にアップロードしたスキーマを選択できますが、両方を選択することはできません。

詳細については、「統合アカウントにスキーマを追加する」を参照してください。

HTTP 要求を送信してソリューションをテストできるツールをインストールまたは使用します。次に例を示します。
注意

資格情報、シークレット、アクセストークン、API キーなどの機密データがあるシナリオでは、必要なセキュリティ機能でデータを保護するツールを必ず使用してください。このツールはオフラインまたはローカルで動作する必要があり、オンラインアカウントへのサインインやクラウドへのデータの同期は必要ありません。これらの特性を持つツールを使用すると、機密データを一般に公開するリスクが軽減されます。

制限事項

デコードする XML コンテンツは、UTF-8 形式でエンコードする必要があります。
フラットファイルスキーマの場合、含める XML グループの "1 より大きい" 値に設定した max count プロパティ数が多くなりすぎないようにしてください。 max countプロパティ値が1より大きいXMLグループをmax countプロパティが1より大きい別のXMLグループ内にネストしないでください。
Azure Logic Apps でフラットファイルスキーマが解析され、スキーマで次のフラグメントの選択が許可されると、Azure Logic Apps によってそのフラグメントの シンボル と予測が生成されます。スキーマで許可されるコンストラクトの数が 100,000 を超える場合、スキーマの拡張が非常に大きくなり、リソースが多すぎて時間がかかりすぎます。

スキーマのアップロード

スキーマを作成したら、ワークフローに基づいてスキーマをアップロードします。

従量課金: 従量課金ワークフローの統合アカウントにスキーマを追加する
標準: 標準ワークフローの統合アカウントにスキーマを追加する

フラットファイルエンコードアクションを追加する

Azure portal で、ロジックアプリリソースを開きます。
デザイナーで、ワークフローを開きます。

ワークフローに必要なトリガーやその他のアクションがワークフローにない場合は、最初にそれらの操作を追加します。

この例では、HTTP 要求を 受信したときにという名前の要求トリガーを使用します。トリガーを追加するには、「ワークフローを開始するトリガーを追加する」を参照してください。
デザイナーで、次の一般的な手順に従って、 フラットファイルエンコードという名前の組み込みアクションを追加します。

アクション情報ウィンドウが開き、[ パラメーター] タブが選択されています。
アクションの Content パラメーターで、エンコードする XML コンテンツを指定します。これは、次の手順に従って、トリガーまたは前のアクションからの出力です。
1. [コンテンツ] ボックス内を選択し、稲妻アイコンを選択して動的コンテンツリストを開きます。
2. 動的コンテンツの一覧から、エンコードする XML コンテンツを選択します。
次の例は、開いている動的コンテンツリスト、 HTTP 要求が受信されたとき のトリガーからの出力、およびトリガー出力から選択した本文コンテンツを示しています。

Note

動的コンテンツリストに Body が表示されない場合は、[ HTTP 要求を受信したとき ] セクションラベルの横にある [ 詳細を表示] を選択します。エンコードするコンテンツを [コンテンツ] ボックスに直接入力することもできます。

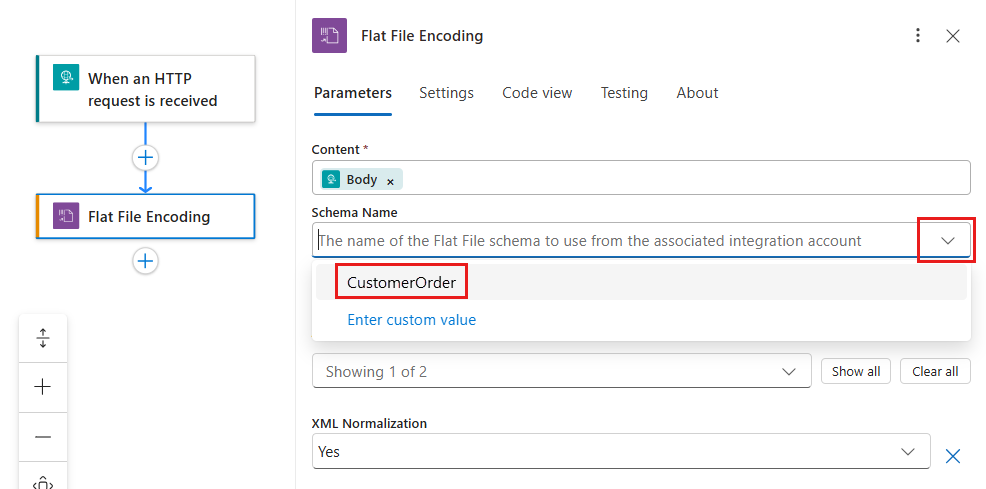

[スキーマ名] リストからスキーマを選びます。
Note

スキーマリストが空の場合、原因は次のようになります。
- ロジックアプリリソースは統合アカウントにリンクされていません。
- リンクされた統合アカウントにはスキーマファイルが含まれません。
- ロジックアプリリソースにはスキーマファイルが含まれません。この理由は、Standard ロジックアプリにのみ適用されます。

アクションに他の省略可能なパラメーターを追加するには、[詳細パラメーター] ボックスの一覧からこれらの パラメーター を選択します。

パラメーター	値	説明
空のノード生成モード	ForcedDisabled または HonorSchemaNodeProperty または ForcedEnabled	フラットファイルのエンコードを使用した空のノード生成に使うモード BizTalk の場合、フラットファイルスキーマには、空のノード生成を制御するプロパティがあります。フラットファイルスキーマの空のノード生成プロパティの動作に従うことができます。または、この設定を使用して、Azure Logic Apps で空のノードを生成または省略することもできます。詳細については、「空の要素のタグ」を参照してください。
XML 正規化	Yes または No	フラットファイルエンコードの XML 正規化を有効または無効にする設定。詳細については、「XmlTextReader.Normalization」を参照してください。

ワークフローを保存します。デザイナーのツールバーで、[保存] を選択します。

フラットファイルのデコードアクションを追加する

Azure portal で、ロジックアプリリソースを開きます。
デザイナーで、ワークフローを開きます。

ワークフローに必要なトリガーやその他のアクションがワークフローにない場合は、最初にそれらの操作を追加します。

この例では、HTTP 要求を 受信したときにという名前の要求トリガーを使用します。トリガーを追加するには、「ワークフローを開始するトリガーを追加する」を参照してください。
デザイナーで、次の一般的な手順に従って、 フラットファイルデコードという名前の組み込みアクションを追加します。
アクションの Content パラメーターで、次の手順に従って、トリガーからの出力または前のアクションからの出力として、デコードする XML コンテンツを指定します。
1. [コンテンツ] ボックス内を選択し、稲妻アイコンを選択して動的コンテンツリストを開きます。
2. 動的コンテンツの一覧から、デコードする XML コンテンツを選択します。
次の例は、開いている動的コンテンツリスト、 HTTP 要求が受信されたとき のトリガーからの出力、およびトリガー出力から選択した本文コンテンツを示しています。

Note

動的コンテンツリストに本文が表示されない場合は、[HTTP 要求を受信したとき] セクションラベルの横にある [詳細を表示] を選択します。デコードするコンテンツを [コンテンツ] ボックスに直接入力することもできます。

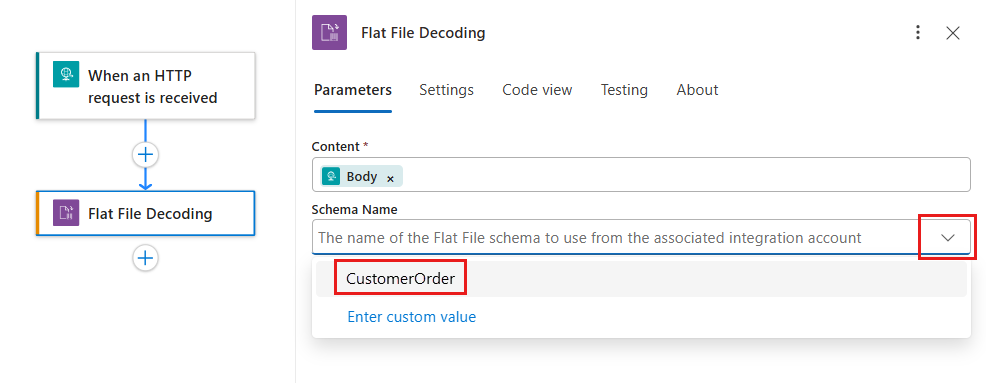

[スキーマ名] リストからスキーマを選びます。
Note

スキーマリストが空の場合、原因は次のようになります。
- ロジックアプリリソースは統合アカウントにリンクされていません。
- リンクされた統合アカウントにはスキーマファイルが含まれません。
- ロジックアプリリソースにはスキーマファイルが含まれません。この理由は、Standard ロジックアプリにのみ適用されます。
ワークフローを保存します。デザイナーのツールバーで、[保存] を選択します。

以上で、フラットファイルのデコードアクションの設定が完了しました。実際のアプリでは、デコードしたデータを Salesforce などの基幹業務 (LOB) アプリに保存することが必要になる場合があります。または、そのデコードしたデータを取引先に送信することもできます。デコードアクションの出力を Salesforce または取引先に送信するには、Azure Logic Apps で使用可能な他のコネクタを使用します。

フラットファイルスキーマ生成アクションを追加する

フラットファイルスキーマ生成アクションは、入力として指定したサンプルフラットファイルコンテンツから実行時に XSD フラットファイルスキーマを生成します。生成されたスキーマは、 b:schemaInfo、 b:recordInfo、 b:fieldInfoなどの BizTalk フラットファイル注釈と互換性があります。

Azure portal で、ロジックアプリリソースを開きます。
デザイナーで、ワークフローを開きます。

ワークフローに必要なトリガーやその他のアクションがワークフローにない場合は、最初にそれらの操作を追加します。

この例では、HTTP 要求を 受信したときにという名前の要求トリガーを使用します。トリガーを追加するには、「ワークフローを開始するトリガーを追加する」を参照してください。
デザイナーで、次の一般的な手順に従って、 フラットファイルスキーマ生成という名前の組み込みアクションを追加します。
アクションの Content パラメーターで、フラットファイルのサンプルコンテンツを指定します。

トリガーの出力または前のアクションのコンテンツを使用できます。
1. [コンテンツ] ボックス内を選択し、稲妻アイコンを選択して動的コンテンツリストを開きます。
2. 動的コンテンツの一覧から、サンプルのフラットファイルコンテンツを選択します。
Record 構造体パラメーターを区切りまたは位置指定のいずれかに設定します。

デザイナーは、動的パラメーター (getFlatFileSchemaGenerationParameters) を使用して、選択した recordStructure 値に基づいて正しいパラメーターセットを表示します。

次の例は、 区切り レコード構造の構成パラメーターを示しています。

次の例は、 位置指定 レコード構造の構成パラメーターを示しています。

選択したレコード構造に対して、必須パラメーターと省略可能パラメーターを設定します。

共通パラメーター (区切りおよび位置指定)

パラメーター	タイプ	必須	説明
`content`	Any	はい	フラットファイルのサンプルデータコンテンツ (文字列またはバイナリ)。
`recordStructure`	String	はい	`Delimited` または `Positional` のいずれかです。
`hasHeader`	ブール値	はい	`true`場合、最初のレコード行をヘッダーとして扱い、それらの値を生成されたフィールド名として使用します。
`recordDelimiter`	String	いいえ	レコード (行) 区切り記号。解析では、この値がリテラルで使用されます (16 進デコードは使用されません)。 `\r\n`や`\n`などの実際の文字を使用します。既定の行分割を使用するには、この値を省略します。生成された XSD は、スキーマ注釈で 16 進値 (`0x0D0A`) を出力できます。
`recordDelimiterOrder`	String	いいえ	区切り記号の配置: `Infix` (既定)、 `Prefix`、または `Postfix`。
`rootElementName`	String	いいえ	XSD のルート要素名。既定値: `Root`。
`targetNamespace`	String	いいえ	スキーマのターゲット名前空間。既定値: `http://schemas.microsoft.com/FlatFile/{RootElementName}`
`recordName`	String	いいえ	繰り返される子レコード要素の名前。既定値: `{RootElementName}_Record`

区切り記号付き固有のパラメーター

パラメーター	タイプ	必須	説明
`fieldDelimiter`	String	はい	コンマ、セミコロン、タブなどのフィールド区切り文字、 `,`、 `;`、 `\t`などの実際の文字を指定します。解析ではリテラル文字列比較を使用します (16 進デコードは使用しません)。
`fieldDelimiterOrder`	String	はい	区切り記号の配置: `Infix` (既定)、 `Prefix`、または `Postfix`。
`escapeCharacter`	String	いいえ	フィールド値に埋め込まれた区切り記号のエスケープ文字。 `\`や`"`など、実際の文字を指定します。解析ではリテラル一致が使用されます (16 進デコードは使用されません)。

位置指定固有のパラメーター

パラメーター	タイプ	必須	説明
`countPositionsByByte`	ブール値	はい	フィールドの長さをバイト (`true`) または文字 (`false`) 単位で測定します。マルチバイトエンコードに関連します。
`fieldPositions`	Array	はい	`length`と`justification`を持つフィールド位置オブジェクトの配列。
`fieldPositions[].length`	Integer	はい	フィールドの幅を固定しました。
`fieldPositions[].justification`	String	はい	パディングの配置を制御します。値 `Left` または `Right` を手動で入力します (大文字と小文字は区別されません)。注: 現在のデザイナーでは、値を選択するためのリストは提供されません。

ワークフローを実行する前に、区切り記号とエスケープ文字の動作を確認します。

レコード区切り記号の動作

特徴	Behavior
解析 (行の分割)	`options.RecordDelimiter` (生のユーザー値) は、 `String.Split()`に直接渡されます。 16進数のデコードなし。
XSDの出力	`GetRecordDelimiterForSchema()` は次のように変換します。 - `0x`プレフィックスが付いている場合は、パススルーします。 - 空の場合、既定値は `0x0D0A`。 - それ以外の場合は、リテラル文字を 16 進バイトに変換します。
16進数入力	解析用にいいえ。 `0x0D0A`を指定した場合、解析はリテラルテキスト `0x0D0A`で分割しようとします。
提供する内容	リテラル文字 ( `\r\n`、 `\n`、または完全省略) を使用します。これは、既定では `\r\n`/`\n`/`\r`で分割されます。

フィールド区切り記号の動作

特徴	Behavior
解析 (フィールドの分割)	`options.FieldDelimiter` は、リテラル文字列比較として `SplitDelimitedRecord()` に直接渡されます。 16進数デコードなし。
XSD 出力	値が `0x` で始まる場合は、 `child_delimiter_type="hex"`を出力します。それ以外の場合は `"char"`。
16 進入力	解析用にいいえ。 `0x09` は、タブではなくリテラルテキスト `0x09`と一致します。
提供する内容	実際の文字を使用する: `,`、 `;`、 `\t`、 `\|`など。

エスケープ文字の動作

特徴	Behavior
構文解析 (エスケープ)	`options.EscapeCharacter` はリテラルで比較されます。一致した場合、次の文字はそのまま消費されます。 16進数デコードなし。
XSD 出力	値が `0x` で始まる場合は、 `escape_char_type="hex"`を出力します。それ以外の場合は `"char"`。
16進数入力	解析用にいいえ。同じリテラル一致動作。
提供する内容	`\`や`"`など、実際の文字を使用します。

ワークフローを保存します。デザイナーのツールバーで、[保存] を選択します。
生成されたスキーマ出力をデコードまたはエンコードアクションに使用するには、この出力を .xsd ファイルとして手動で保存します。
.xsd ファイルを統合アカウントにアップロードします。または、標準ワークフローの場合は、ロジックアプリリソース の Artifacts フォルダーにファイルをアップロードします。 REST API を使用してスキーマ成果物をアップロードすることもできます。

生成されたスキーマは、アクション出力本文で文字列として返されます。
```
@body('Flat_File_Schema_Generation')
```

必要に応じて、次の定義例を使用します。

区切り記号付き例

{
   "Flat_File_Schema_Generation": {
      "type": "FlatFileSchemaGeneration",
      "runAfter": {},
      "inputs": {
         "content": "@triggerBody()",
         "recordStructure": "Delimited",
         "fieldDelimiter": ";",
         "fieldDelimiterOrder": "Infix",
         "recordDelimiter": "\\r\\n",
         "hasHeader": true,
         "rootElementName": "MerchantOrders",
         "targetNamespace": "http://schemas.contoso.com/FlatFile/MerchantOrders",
         "recordName": "MerchantOrder",
         "escapeCharacter": "\\"
      }
   }
}

位置指定の例

{
   "Flat_File_Schema_Generation": {
      "type": "FlatFileSchemaGeneration",
      "runAfter": {},
      "inputs": {
         "content": "@triggerBody()",
         "recordStructure": "Positional",
         "fieldPositions": [
            { "length": 6, "justification": "Left" },
            { "length": 5, "justification": "Left" },
            { "length": 3, "justification": "Left" }
         ],
         "countPositionsByByte": false,
         "hasHeader": false,
         "rootElementName": "Ledger",
         "targetNamespace": "http://schemas.contoso.com/FlatFile/Ledger"
      }
   }
}

生成されたスキーマを次のアクションに渡します。

{
   "Next_Action": {
      "inputs": {
         "schema": "@body('Flat_File_Schema_Generation')"
      },
      "runAfter": {
         "Flat_File_Schema_Generation": [ "Succeeded" ]
      }
   }
}

出力、推論規則、既知の問題を確認します。

Output:

プロパティ	タイプ	説明
`body`	String	XML 文字列として生成された BizTalk 互換 XSD スキーマ。

高レベルで生成された XSD コンテンツ:

b:schemaInfo standard="Flat File"、root_reference、codepage="65001"を含む注釈 (UTF-8)
structure、child_delimiter、child_delimiter_type、child_order、および省略可能な escape_char と escape_char_type を含むレコードあたりの注釈b:recordInfo
b:fieldInfo justificationを持つフィールドごとの注釈と、位置指定スキーマの場合は、pos_offsetとpos_length
サンプルデータからのデータ型推論: xs:string、 xs:integer、 xs:decimal、 xs:boolean、 xs:date、 xs:dateTime

最初の空でないデータレコードからのデータ型の推論:

サンプル値	推論された XSD 型
`true` または `false`	`xs:boolean`
`12345`	`xs:integer`
`19.99`	`xs:decimal`
`2025-01-15`	`xs:date`
`2025-01-15T10:30:00`	`xs:dateTime`
その他の値	`xs:string`

子の順序 (区切り記号の配置):

Order	Meaning	例 (`;`)
`Infix`	フィールド間の区切り記号	`A;B;C`
`Prefix`	各フィールドの前の区切り記号	`;A;B;C`
`Postfix`	各フィールドの後の区切り記号	`A;B;C;`

ヘッダーの処理:

hasHeaderがtrueされると、最初の行はデータではなくフィールド名として扱われます。
ヘッダー値は、有効な XML 要素名にサニタイズされます。特殊文字は _になり、先頭の数字は _ プレフィックスを取得します。
ヘッダー行のみが存在し、データレコードが存在しない場合、フィールドは既定で xs:string。
ヘッダーフィールドが空白の場合、生成されたフィールド名は Field{N}にフォールバックします。
hasHeader が false の場合、フィールドは Field1、Field2、Field3 などの名前に自動的に命名されます。

制限事項と既知の問題

制限事項	説明
型推論では、1 つのレコードが使用されます。	最初の空でないデータレコードによって、列の種類が決まります。
単一のレコードタイプのみ	このアクションでは、1 つの繰り返しレコード構造が生成され、異種レコードレイアウトはサポートされません。
入れ子になったレコードまたは階層レコードがない	生成されたスキーマはフラットです。つまり、ルート要素に 1 つの繰り返し子レコードとフィールドがあります。
位置境界は自動的には検出されません。	`fieldPositions`で正確なフィールド長を指定する必要があります。
UTF-8 のコードページのみ	生成されたスキーマセットは `codepage="65001"` に設定され、エンコーディングの選択は表示されません。
エスケープ文字の動作はリテラルです。	エスケープ処理はリテラル値と一致し、次の 1 文字のみをスキップします。
`recordName` 既定	指定しない場合、既定で `{RootElementName}_Record` に設定されます。
デザイナーの理由入力	`fieldPositions[].justification` では、 `Left` と `Right`のみがサポートされます。

Issue	Resolution
フィールド数が正しくありません	`fieldDelimiterOrder`がデータ形式 (`Infix`、`Prefix`、`Postfix`) と一致することを確認します。
16進数は出力専用です	生成された XSD では、区切り記号が 16 進値（たとえば `0x0D0A`）として表示され、注釈内では `0x` で始まる値がそのまま渡されることがありますが、パース時には 16 進入力はデコードされません。解析には、必ず実際の区切り文字 (`\r\n`、 `\n`、 `\t`、 `,`、 `;`) を指定します。
ヘッダーフィールド名が予期せず表示される	ヘッダー値は有効な XML 名にサニタイズされます。たとえば、`1st Qty` が `_1st_Qty`になります。
レコード区切り記号の動作	`recordDelimiter`を省略すると、実際の改行文字 (`\r\n`、`\n`、`\r`) で分割されます。生成された XSD 注釈では、レコード区切り記号は既定で `0x0D0A`。

トラブルシューティング

エラー	原因	Resolution
`The flat file sample data content is required.`	`content` が null または空です。	トリガーまたは前のアクションで空でないフラットファイルの内容が提供されていることを確認します。
`The schema generation options are required.`	内部エラー: options オブジェクトが null です。	ワークフロー定義に有効な入力が含まれていることを確認します。
`Failed to generate flat file schema: '{details}'.`	エンコードや形式が正しくないデータなど、予期しないランタイムエラー。	根本原因の詳細または内部エラーメッセージを調べます。
`The field delimiter is required for delimited record structure.`	`recordStructure` は `Delimited` ですが、 `fieldDelimiter` が見つからないか空です。	コンマ、セミコロン、タブなどの `fieldDelimiter`を指定します。 `0x09`などの 16 進テキストは指定しないでください。 `\t`などの実際の文字を指定してください。
`The field positions array is required for positional record structure.`	`recordStructure` は `Positional` ですが、 `fieldPositions` が見つからないか空です。	各フィールドに対して、`fieldPositions` に `length` と `justification` を指定します。
`The flat file sample data contains no data records.`	空でないデータ行は存在しません (または、 `hasHeader=true`の場合はヘッダーのみ)。	サンプルコンテンツに空でないデータレコードを少なくとも 1 つ指定します。
`Positional field '{N}' exceeds the record length. Record length: '{len}', position: '{pos}', field length: '{fieldLen}'.`	フィールドの長さの合計がレコード長を超えています。	`fieldPositions`の長さを調整するか、`countPositionsByByte`を変更する必要があるかどうかを確認します。

ワークフローをテストする

ワークフローをトリガーするには、次の手順に従います:

要求トリガーで、HTTP POST URL パラメーターを見つけて、URL をコピーします。
HTTP リクエストツールを開き、その手順を使用して HTTP リクエストを リクエスト トリガーで期待されるメソッドを含め、コピーした URL に送信します。

この例では、URL の POST メソッドを使用しています。
リクエスト本文にエンコードまたはデコードする XML コンテンツを含めます。
ワークフローの実行が完了したら、ワークフローの実行履歴に移動し、 フラットファイル アクションの入力と出力を調べます。
