Zelfstudie: Netwerk configureren voor Azure Stack Edge Pro met GPU

In deze zelfstudie wordt beschreven hoe u het netwerk voor uw Azure Stack Edge Pro-apparaat met een onboard GPU kunt configureren door de lokale webinterface te gebruiken.

Het verbindingsproces kan ongeveer twintig minuten duren.

In deze zelfstudie komen deze onderwerpen aan bod:

Vereisten

Voordat u uw Azure Stack Edge Pro-apparaat configureert en instelt met GPU, moet u het volgende doen:

• Installeer het fysieke apparaat zoals beschreven in Azure Stack Edge Pro installeren.
• Maak verbinding met de lokale webgebruikersinterface van het apparaat, zoals beschreven in Verbinding maken met Azure Stack Edge Pro met GPU.

Installatietype configureren

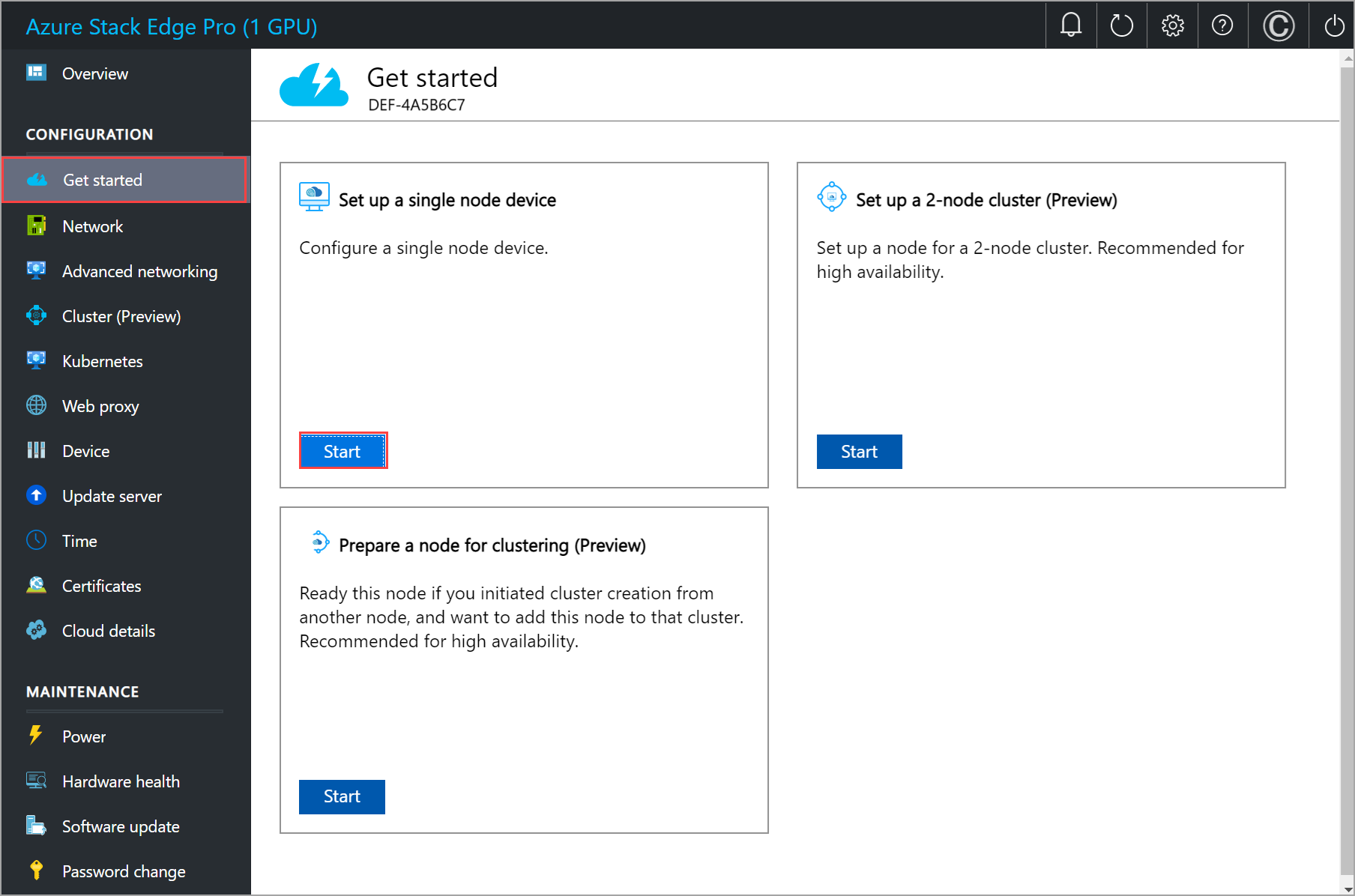

1. Ga naar de pagina Aan de slag.

2. Selecteer Start in de tegel Een apparaat met één knooppunt instellen.



Netwerk configureren

Op de pagina Aan de slag worden de verschillende instellingen weergegeven die vereist zijn voor het configureren en activeren van het fysieke apparaat met de Azure Stack Edge-service.

Volg deze stappen voor het configureren van het netwerk voor uw apparaat.

1. Ga in de lokale webinterface van uw apparaat naar de pagina Aan de slag.

2. Selecteer Op de tegel Netwerk de optie Instellingen nodig.



   Er zijn zes netwerkinterfaces op het fysieke apparaat. Poort 1 en poort 2 zijn 1 Gbps-netwerkinterfaces. Poort 3, Poort 4, Poort 5 en Poort 6 zijn alle 25 Gbps-netwerkinterfaces die ook kunnen fungeren als netwerkinterfaces van 10 Gbps. Poort 1 wordt automatisch geconfigureerd als een alleen-beheerpoort en poort 2 naar poort 6 zijn alle gegevenspoorten. Voor een nieuw apparaat ziet u de pagina Netwerk zoals hieronder wordt weergegeven.



3. Als u de netwerkinstellingen wilt wijzigen, selecteert u een poort en wijzigt u in het rechterdeelvenster dat verschijnt, het IP-adres, het subnet, de gateway, de primaire DNS en de secundaire DNS.

   • Als u poort 1 selecteert, ziet u dat deze vooraf is geconfigureerd als statisch.



   • Als u poort 2, poort 3, poort 4 of poort 5 selecteert, worden al deze poorten standaard geconfigureerd als DHCP.



   • Standaard wordt verwacht dat u een IP-adres instelt voor alle poorten. Als u besluit geen IP in te stellen voor een netwerkinterface op uw apparaat, kunt u het IP-adres instellen op Nee en vervolgens de instellingen wijzigen .



   Houd bij het configureren van de netwerkinstellingen rekening met het volgende:

   • Zorg ervoor dat poort 5 en poort 6 zijn verbonden voor Network Function Manager-implementaties. Zie Zelfstudie: Netwerkfuncties implementeren in Azure Stack Edge (preview)voor meer informatie.
   • Als DHCP is ingeschakeld in uw omgeving, worden netwerkinterfaces automatisch geconfigureerd. Er wordt automatisch een IP-adres, subnet, gateway en DNS toegewezen.
   • Als DHCP niet is ingeschakeld, kunt u indien nodig statische IP-adressen toewijzen.
   • U kunt uw netwerkinterface configureren als IPv4.
   • Het serienummer van een poort komt overeen met het serienummer van het knooppunt.

   Notitie

   Als u verbinding wilt maken met uw apparaat vanaf een extern netwerk, raadpleegt u Apparaattoegang van buiten het netwerk inschakelen voor aanvullende netwerkinstellingen.

   Zodra het apparaatnetwerk is geconfigureerd, wordt de pagina als volgt bijgewerkt:



   Notitie

   Het is raadzaam om het lokale IP-adres van de netwerkinterface niet te wijzigen van statisch naar DHCP, tenzij u een ander IP-adres hebt om verbinding te maken met het apparaat. Als u één netwerkinterface gebruikt en u overschakelt naar DHCP, is er geen manier om het DHCP-adres te bepalen. Als u wilt overstappen op een DHCP-adres, wacht u totdat het apparaat bij de service is geactiveerd en brengt u vervolgens de wijziging aan. U kunt vervolgens de IP-adressen van alle adapters in de Apparaateigenschappen weergeven in de Azure Portal voor uw service.

   Nadat u de netwerkinstellingen hebt geconfigureerd en toegepast, selecteert u Volgende: Geavanceerde netwerken om het rekennetwerk te configureren.

Virtuele switches configureren

Volg deze stappen om virtuele switches toe te voegen of te verwijderen.

1. Ga in de lokale gebruikersinterface van uw apparaat naar de pagina Geavanceerd netwerken .

2. Voeg in de sectie Virtuele switch virtuele switches toe of verwijder deze. Selecteer Virtuele switch toevoegen om een nieuwe switch te maken.



3. Geef op de blade Netwerkinstellingen , als u een nieuwe virtuele switch gebruikt, het volgende op:

   1. Geef een naam op voor de virtuele switch.
   2. Kies de netwerkinterface waarop de virtuele switch moet worden gemaakt.
   3. Stel de MTU-parameter (Maximum Transmission Unit) in voor de virtuele switch (optioneel).
   4. Selecteer Wijzigen en Toepassen om uw wijzigingen op te slaan.

   De MTU-waarde bepaalt de maximale pakketgrootte die via een netwerk kan worden verzonden. Azure Stack Edge ondersteunt MTU-waarden in de volgende tabel. Als een apparaat op het netwerkpad een MTU-instelling heeft die lager is dan 1500, worden IP-pakketten met de vlag 'niet fragmenteren' (DF) met pakketgrootte 1500 verwijderd.

   Azure Stack Edge SKU	Netwerkinterface	Ondersteunde MTU-waarden
   Pro-GPU	Poorten 1, 2, 3 en 4	1400 - 1500
   Pro-GPU	Poorten 5 en 6	Niet configureerbaar, ingesteld op standaard.
   Pro 2	Poorten 1 en 2	1400 - 1500
   Pro 2	Poorten 3 en 4	Niet configureerbaar, ingesteld op standaard.

   De virtuele hostswitch maakt gebruik van de opgegeven MTU-instelling.

   Als er een virtuele netwerkinterface wordt gemaakt op de virtuele switch, gebruikt de interface de opgegeven MTU-instelling. Als deze virtuele switch is ingeschakeld voor rekenkracht, gebruikt de Azure Kubernetes Service-VM's en containernetwerkinterfaces (CNIS's) ook de opgegeven MTU.



   Wanneer u een virtuele switch maakt, wordt de MTU-kolom gevuld met de MTU-waarde.



4. Het duurt enkele minuten voordat de configuratie is toegepast en zodra de virtuele switch is gemaakt, wordt de lijst met virtuele switches bijgewerkt om de zojuist gemaakte switch weer te geven. U kunt zien dat de opgegeven virtuele switch is aangemaakt en is ingeschakeld voor compute.



5. U kunt meer dan één switch maken door de stappen te volgen die eerder zijn beschreven.

6. Als u een virtuele switch wilt verwijderen, selecteert u onder de sectie Virtuele switch verwijderen de optie Virtuele switch verwijderen. Wanneer een virtuele switch wordt verwijderd, worden de gekoppelde virtuele netwerken ook verwijderd.

Vervolgens kunt u virtuele netwerken maken en koppelen aan uw virtuele switches.

Virtuele netwerken configureren

U kunt virtuele netwerken toevoegen of verwijderen die zijn gekoppeld aan uw virtuele switches. Voer de volgende stappen uit om een virtuele switch toe te voegen:

1. Selecteer in de lokale gebruikersinterface op de pagina Geavanceerd netwerken onder de sectie Virtueel netwerk de optie Virtueel netwerk toevoegen.

2. Voer in de blade Virtueel netwerk toevoegen de volgende gegevens in:

   1. Selecteer een virtuele switch waarvoor u een virtueel netwerk wilt maken.
   2. Geef een naam op voor uw virtuele netwerk. De naam die u opgeeft, moet voldoen aan naamgevingsregels en -beperkingen voor Azure-resources.
   3. Voer een VLAN-id in als een uniek getal in het bereik van 1-4094. De VLAN-id die u opgeeft, moet zich in uw trunk-configuratie bevinden. Raadpleeg de instructies van de fabrikant van uw fysieke switch voor meer informatie over de trunk-configuratie voor uw switch.
   4. Geef het subnetmasker en de gateway voor uw virtuele LAN-netwerk op volgens de configuratie van het fysieke netwerk.
   5. Selecteer Toepassen. Er wordt een virtueel netwerk gemaakt op de opgegeven virtuele switch.



3. Als u een virtueel netwerk wilt verwijderen, selecteert u onder de sectie Virtueel netwerk verwijderen het virtuele netwerk en selecteert u het virtuele netwerk dat u wilt verwijderen.

4. Selecteer Volgende: Kubernetes > om vervolgens uw reken-IP-adressen voor Kubernetes te configureren.

Reken-IP-adressen configureren

Nadat de virtuele switches zijn gemaakt, kunt u de switches voor Kubernetes-rekenverkeer inschakelen.

1. Ga in de lokale gebruikersinterface naar de Kubernetes-pagina .



1. Selecteer de virtuele switch die u wilt inschakelen voor Kubernetes-rekenverkeer.

2. Wijs IP-adressen aan Kubernetes-knooppunten toe. Deze statische IP-adressen zijn voor de Kubernetes-VM's.

   Belangrijk

   • Kubernetes in Azure Stack Edge maakt gebruik van het subnet 172.27.0.0/16 voor pods en 172.28.0.0/16 voor de service. Controleer of deze nog niet worden gebruikt in uw netwerk. Zie Subnetten voor Kubernetes-pods en -services wijzigen voor meer informatie.
   • DHCP-modus wordt niet ondersteund voor IP-adressen van Kubernetes-knooppunten.

3. Wijs externe IP-adressen voor Kubernetes-services toe. Dit zijn ook de IP-adressen voor taakverdeling. Deze aansluitende IP-adressen zijn voor services die u buiten het Kubernetes-cluster zichtbaar wilt maken. U geeft het statische IP-bereik op, afhankelijk van het aantal weergegeven services.

   Belangrijk

   U wordt ten sterkste aangeraden minimaal één IP-adres voor de Azure Stack Edge Hub-service op te geven om toegang te krijgen tot de rekenmodules. De IP-adressen van de service kunnen later worden bijgewerkt.

4. Selecteer Toepassen.



5. Het duurt enkele minuten voordat de configuratie is toegepast, en u moet de browser mogelijk vernieuwen.

6. Selecteer Volgende: Webproxy om de webproxy te configureren.

Webproxy configureren

Dit is een optionele configuratie. De configuratie van uw webproxy is weliswaar optioneel, maar als u een webproxy gebruikt, kan deze alleen op deze pagina worden geconfigureerd.

1. Op de pagina Webproxyinstellingen voert u de volgende stappen uit:

   1. Voer in het vak Webproxy-URL de URL in deze indeling in: http://host-IP address or FQDN:Port number. HTTPS-URL's worden niet ondersteund.

   2. Selecteer Toepassen om de geconfigureerde webproxy-instellingen te valideren en toe te passen.



Netwerkinstellingen valideren

Volg deze stappen om uw netwerkinstellingen te valideren.

1. Ga naar de pagina Diagnostische tests en selecteer de tests zoals hieronder wordt weergegeven.

2. Selecteer Test uitvoeren.



3. Bekijk de testresultaten om ervoor te zorgen dat de status In orde wordt weergegeven voor elke test die is uitgevoerd.



4. Als een test mislukt, selecteert u Aanbevolen acties op de pagina met testresultaten, implementeert u de aanbevolen wijziging en voert u de test opnieuw uit. In het onderstaande dialoogvenster ziet u bijvoorbeeld aanbevolen acties als de Azure Edge-rekenruntimetest mislukt.



5. Nadat de netwerkinstellingen zijn gevalideerd en alle tests de status In orde retourneren, gaat u verder met de pagina met apparaatinstellingen.

Volgende stappen

In deze zelfstudie hebt u het volgende geleerd:

Zie voor meer informatie over het instellen van uw Azure Stack Edge Pro GPU-apparaat:
