Het diagram van de entiteitsrelatie weergeven

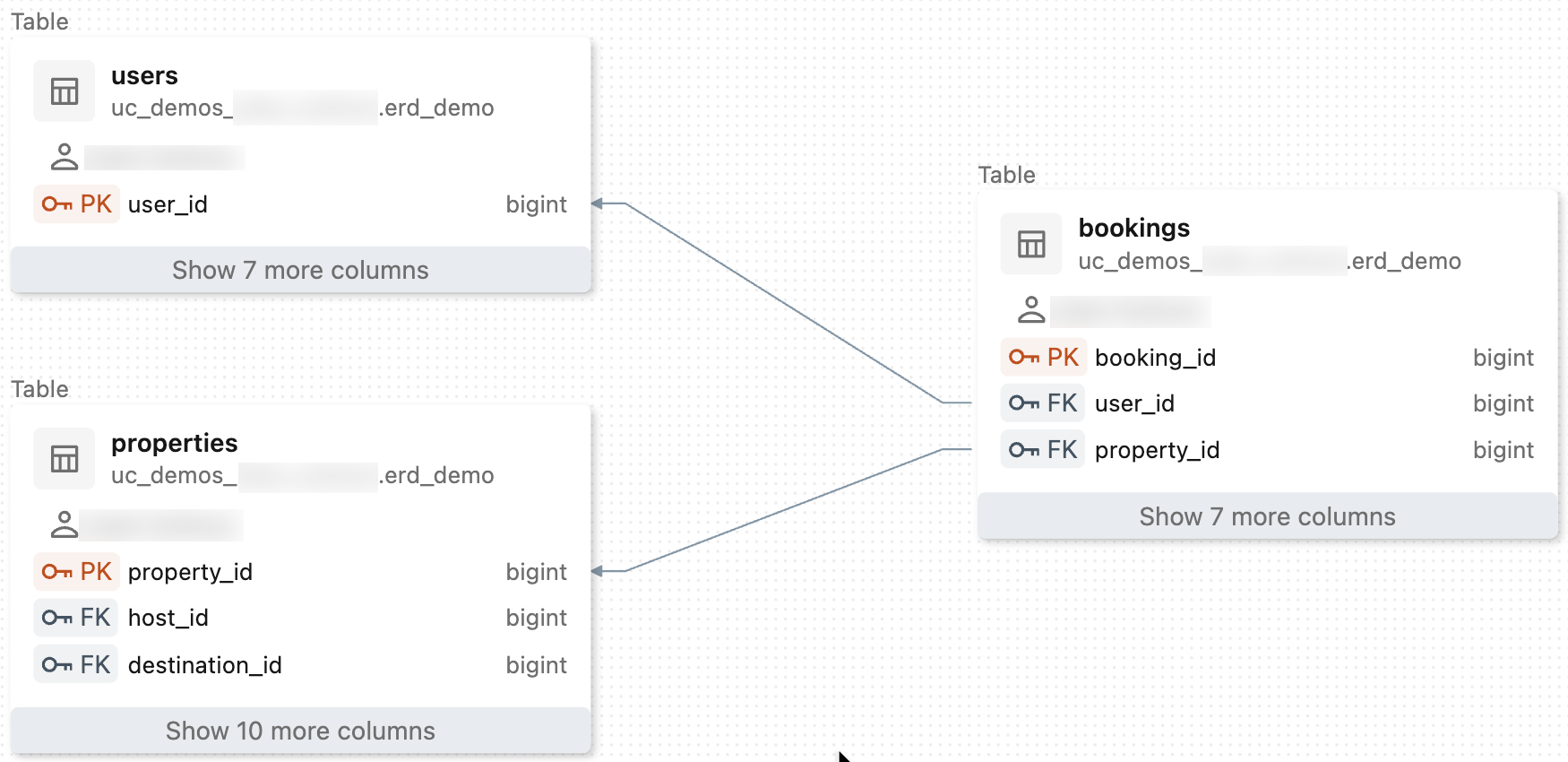

In het ERD-diagram (Entity Relationship Diagram) in Catalog Explorer worden de primaire sleutel- en refererende-sleutelrelaties tussen tabellen in een grafiek weergegeven, zodat een duidelijke weergave wordt geboden van hoe gegevensentiteiten verbinding maken. U kunt de ERD openen vanuit Catalog Explorer wanneer u een tabel bekijkt die een foreign key-beperking bevat.

Zie Beperkingen voor Azure Databricks voor meer informatie over beperkingen voor primaire sleutels en refererende sleutels. Als u wilt verkennen hoe tabellen verbinding maken op basis van querygegevensstroom in plaats van gedeclareerde beperkingen, gebruikt u in plaats daarvan de interactieve herkomstgrafiek in Catalog Explorer. Zie Gegevensafstamming bekijken in Catalog Explorer.

Ga als volgt te werk om toegang te krijgen tot de ERD:

1. Klik op Catalogus in de zijbalk.

2. Selecteer een schema.

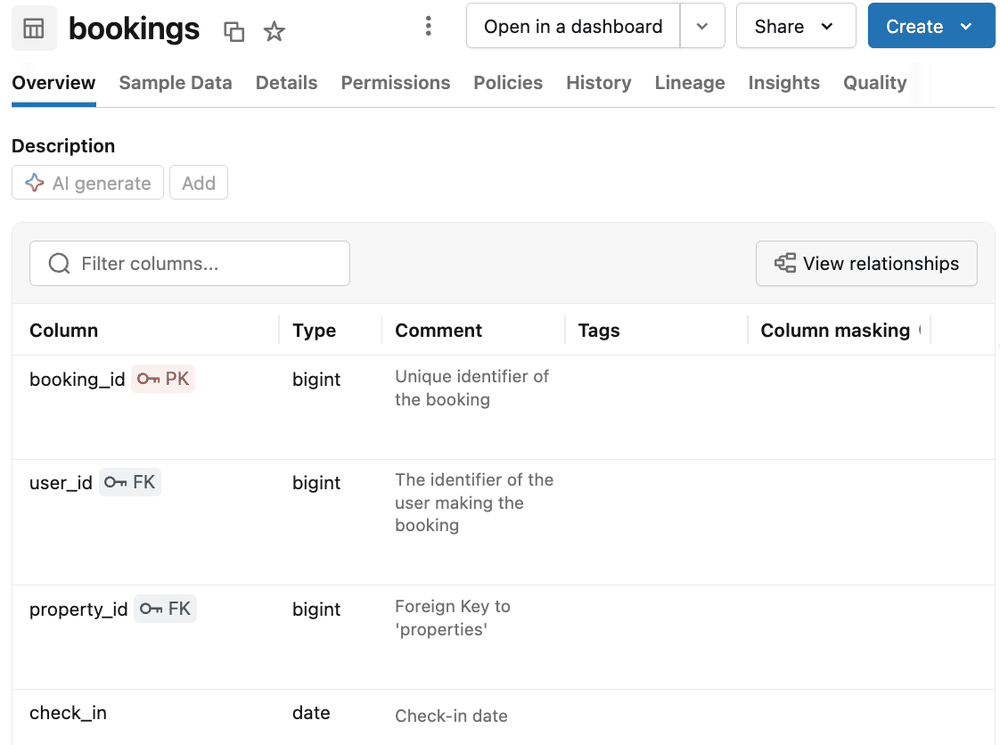

3. Selecteer een tabel waarbij buitenlandse sleutels zijn gedefinieerd. en worden weergegeven naast kolommen die zijn aangewezen als primaire sleutels of vreemde sleutels.



4. Klik op de weergeven boven de tabel in de sectie Beschrijving van het tabblad Overzicht om de ERD te openen.



Het voorbeelddiagram wordt gegenereerd op basis van de Wanderbricks-gegevensset, een gesimuleerd reisboekingsplatform met gebruikers, hosts, eigenschappen, boekingen, betalingen, beoordelingen en gerelateerde tabellen. Om de dataset te verkennen, zie Wanderbricks-dataset.
