Tutorial: configure a rede para o Azure Stack Edge Pro com GPU

Este tutorial descreve como configurar a rede para o dispositivo do Azure Stack Edge Pro com uma GPU integrada usando a IU da Web local.

O processo de conexão pode levar cerca de 20 minutos para ser concluído.

Neste tutorial, você aprenderá a:

Pré-requisitos

Antes de instalar e configurar o dispositivo do Azure Stack Edge Pro com uma GPU, verifique se você fez o seguinte:

• Instalou o dispositivo físico, conforme detalhado em Instalar o Azure Stack Edge Pro 2.
• Conectou-se à IU da Web local do dispositivo, conforme detalhado em Conectar-se ao Azure Stack Edge Pro R.

Configurar o tipo de configuração

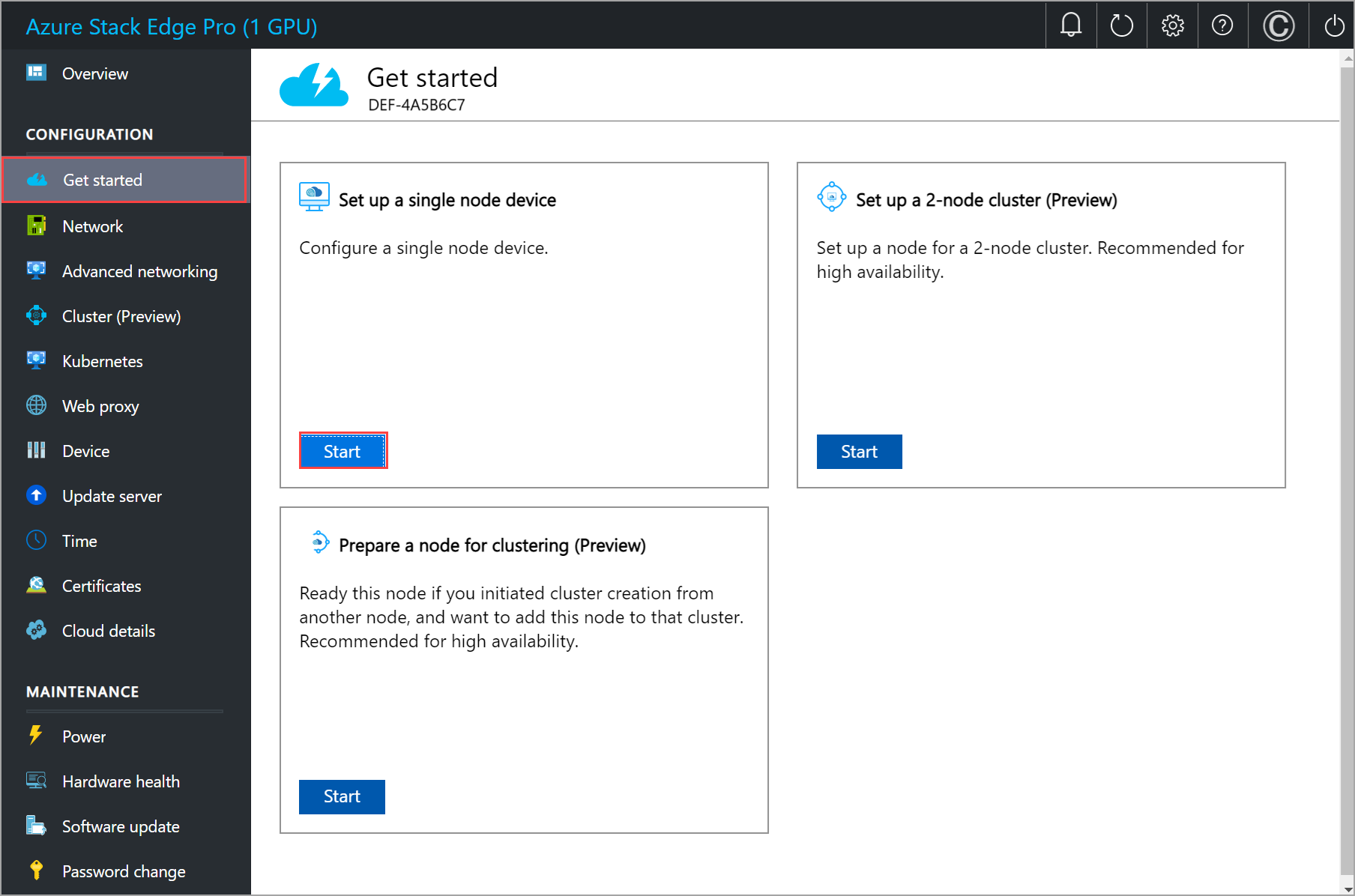

1. Acesse a página Introdução.

2. No bloco Configurar um dispositivo de nó único, selecione Iniciar.



Configurar a rede

A página Introdução exibe as diversas configurações necessárias para definir e ativar o dispositivo físico com o serviço do Azure Stack Edge.

Siga estas etapas para configurar a rede para seu dispositivo.

1. Na IU da Web local do seu dispositivo, acesse a página Introdução.

2. No bloco Rede, selecione Precisa de configuração.



   No dispositivo físico, há seis adaptadores de rede. Porta 1 e Porta 2 são adaptadores de rede de 1 Gbps. A Porta 3, a Porta 4, a Porta 5 e a Porta 6 são todos adaptadores de rede de 25 Gbps que também podem servir como adaptadores de rede de 10 Gbps. A Porta 1 é configurada automaticamente como uma porta somente de gerenciamento, enquanto as Portas 2 a 6 são portas de dados. Em um novo dispositivo, a página Rede seja conforme mostrado abaixo.



3. Para alterar as configurações de rede, selecione uma porta e, no painel direito que aparecer, modifique o endereço IP, a sub-rede, o gateway, o DNS primário e o DNS secundário.

   • Se você selecionar a Porta 1, verá que ela é pré-configurada como estática.



   • Se você selecionar a Porta 2, a Porta 3, a Porta 4 ou a Porta 5, verá que essas portas são configuradas como DHCP por padrão.



   • Como padrão para todas as portas, é esperado que você definirá um IP. Se você decidir por não definir um IP para um adaptador de rede em seu dispositivo, poderá defini-lo como Não e, em seguida, Modificar as configurações.



   Conforme você define as configurações de rede, tenha em mente:

   • Certifique-se de que a Porta 5 e a Porta 6 estejam conectadas para implantações do Gerenciador de Funções de Rede. Para saber mais, confira Tutorial: Implantar funções de rede no Azure Stack Edge (versão prévia).
   • Se o DHCP estiver ativado em seu ambiente, as interfaces de rede serão configuradas automaticamente. Um endereço IP, sub-rede, gateway e DNS são atribuídos automaticamente.
   • Se o DHCP não estiver ativado, você poderá atribuir IPs estáticos, se necessário.
   • Você pode configurar sua interface de rede como IPv4.
   • O número de série de qualquer porta corresponde ao número de série do nó.

   Observação

   Se você precisar se conectar ao seu dispositivo de uma rede externa, confira Habilitar o acesso ao dispositivo de fora da rede para obter configurações de rede adicionais.

   Quando a rede do dispositivo estiver configurada, a página será atualizada conforme mostrado abaixo:



   Observação

   É recomendável que você não alterne o endereço IP local do adaptador de rede de estático para DHCP, a menos que tenha outro endereço IP para se conectar ao dispositivo. Se estiver usando um adaptador de rede e alternar para DHCP, não haverá como determinar o endereço DHCP. Se você quiser alterar para um endereço DHCP, espere até o dispositivo ser ativado com o serviço e então altere. Posteriormente, você pode visualizar os IPs de todos os adaptadores em Propriedades do dispositivo no portal do Azure para seu serviço.

   Depois de definir e aplicar as configurações de rede, selecione Avançar: Rede avançada para configurar a rede de computação.

Configurar comutadores virtuais

Siga as etapas a seguir para adicionar ou excluir comutadores virtuais.

1. Na IU da Web local do seu dispositivo, acesse a página Rede avançada.

2. Na seção comutador virtual, adicione ou exclua comutadores virtuais. Selecione Adicionar comutador virtual para criar um comutador.



3. Na folha Configurações de rede, se você estiver usando um novo comutador virtual, fornece as seguintes informações:

   1. Forneça um Nome para o comutador virtual.
   2. Escolha o Adaptador de rede no qual o comutador virtual deve ser criado.
   3. Defina o parâmetro MTU (Unidade de Transmissão Máxima) para o comutador virtual (opcional).
   4. Selecione Modificar e Aplicar para salvar as alterações.

   O valor de MTU determina o tamanho máximo do pacote que pode ser transmitido por uma rede. O Azure Stack Edge dá suporte aos valores de MTU na tabela a seguir. Se um dispositivo no caminho de rede tiver uma configuração de MTU inferior a 1.500, os pacotes IP com o sinalizador DF (“não fragmentar”) com um tamanho de pacote igual a 1.500 serão descartados.

   SKU do Azure Stack Edge	interface de rede	Valores de MTU com suporte
   Pro-GPU	Portas 1, 2, 3 e 4	1400 – 1500
   Pro-GPU	Portas 5 e 6	Não configurável, defina como padrão.
   Pro 2	Portas 1 e 2	1400 – 1500
   Pro 2	Portas 3 e 4	Não configurável, defina como padrão.

   O comutador virtual do host usa a configuração de MTU especificada.

   Se um adaptador de rede virtual for criado no comutador virtual, a interface usará a configuração de MTU especificada. Se esse comutador virtual estiver habilitado para computação, as VMs do Serviço de Kubernetes do Azure e os CNIs (adaptadores de rede de contêiner) também usarão a MTU especificada.



   Quando você cria um comutador virtual, a coluna MTU é preenchida com o valor de MTU dele.



4. A configuração levará alguns minutos para ser aplicada e, depois que o comutador virtual for criado, a lista de comutadores virtuais será atualizada para refletir o comutador virtual recém-criado. É possível notar que o comutador virtual especificado é criado e habilitado para computação.



5. Você pode criar mais de um comutador seguindo as etapas descritas anteriormente.

6. Para excluir um comutador virtual, na seção Comutador virtual, selecione Excluir comutador virtual. Quando um comutador virtual é excluído, as redes virtuais associadas também são.

Depois disso, você pode criar e associar redes virtuais aos seus comutadores virtuais.

Configurar redes virtuais

É possível adicionar ou excluir redes virtuais associadas aos comutadores virtuais. Para adicionar um comutador virtual, siga estas etapas:

1. Na IU local, na página Rede avançada, acesse a seção Rede virtual e selecione Adicionar rede virtual.

2. Na folha Adicionar rede virtual, adicione as seguintes informações:

   1. Selecione um comutador virtual para o qual você deseja criar uma rede virtual.
   2. Insira um Nome para a rede virtual. O nome especificado precisa estar em conformidade com as Regras de nomenclatura e restrições para recursos do Azure.
   3. Insira uma ID de VLAN como um número exclusivo no intervalo de 1 a 4094. A ID de VLAN que você fornece deve estar na sua configuração de tronco. Para obter mais informações sobre a configuração de tronco do seu comutador, veja as instruções do fabricante do comutador físico.
   4. Especifique a Máscara de sub-rede e o Gateway para a rede LAN virtual de acordo com a configuração de rede física.
   5. Escolha Aplicar. Uma rede virtual será criada no comutador virtual especificado.



3. Para excluir uma rede virtual, na seção Rede Virtual, selecione Excluir rede virtual e selecione a rede virtual que deseja excluir.

4. Selecione Avançar: Kubernetes > para configurar seus IPs de computação para Kubernetes.

Configurar IPs de computação

Depois que os comutadores virtuais forem criados, você poderá habilitá-los para tráfego de computação do Kubernetes.

1. Na IU local, acesse a página Kubernetes.



1. Selecione o switch virtual que você deseja habilitar para o tráfego de computação do Kubernetes.

2. Atribuir IPs de nó de Kubernetes. Esses endereços IP estáticos destinam-se a VMs do Kubernetes.

   Importante

   • O Kubernetes no Azure Stack Edge usa a sub-rede 172.27.0.0/16 para pod e a sub-rede 172.28.0.0/16 para o serviço. Verifique se elas não estão em uso na sua rede. Para obter mais informações, confira Alterar o pod do Kubernetes e as sub-redes de serviço.
   • Não há suporte ao modo DHCP para IPs de nó do Kubernetes.

3. Atribuir IPs de serviço externo do Kubernetes. Esses também são os endereços IP de balanceamento de carga. Esses endereços IP contíguos são para serviços que você deseja expor fora do cluster Kubernetes e você especifica o intervalo de IP estático com base no número de serviços expostos.

   Importante

   É altamente recomendável que você especifique no mínimo um endereço IP para o serviço de Hub do Azure Stack Edge para acessar os módulos de computação. Os endereços IP do serviço podem ser atualizados mais tarde.

4. Escolha Aplicar.



5. A configuração leva alguns minutos para ser aplicada e talvez seja necessário atualizar o navegador.

6. Selecione Avançar: proxy Web para configurar o proxy Web.

Configurar o proxy Web

Esta é uma configuração opcional. Embora a configuração do proxy Web seja opcional, se você usar um proxy Web, poderá configurá-lo apenas nesta página.

1. Na página Configurações do proxy Web, siga estas etapas:

   1. Na URL do proxy Web, digite a URL neste formato: http://host-IP address or FQDN:Port number. Não há suporte para URLs HTTPS.

   2. Para validar e aplicar as configurações de proxy da Web, selecione Aplicar.



Validar as configurações de rede

Siga estas etapas para validar as configurações de rede.

1. Acesse a página Testes de diagnóstico e selecione os testes, conforme mostrado abaixo.

2. Selecione Executar teste.



3. Examine os resultados do teste para garantir que o status de todos os testes executados seja Íntegro.



4. Se um teste falhar, selecione Ações recomendadas na página de resultados do teste, implemente a alteração recomendada e execute o teste novamente. Por exemplo, a caixa de diálogo abaixo mostra as ações recomendadas em caso de falha no teste de runtime de computação do Azure Edge.



5. Assim que as configurações de rede forem validadas e todos os testes retornarem o status Íntegro, prossiga para a página de configurações do dispositivo.

Próximas etapas

Neste tutorial, você aprendeu a:

Para saber como configurar seu dispositivo de GPU Azure Stack Edge Pro, confira:
