Exibir o Diagrama de Relacionamento de Entidades

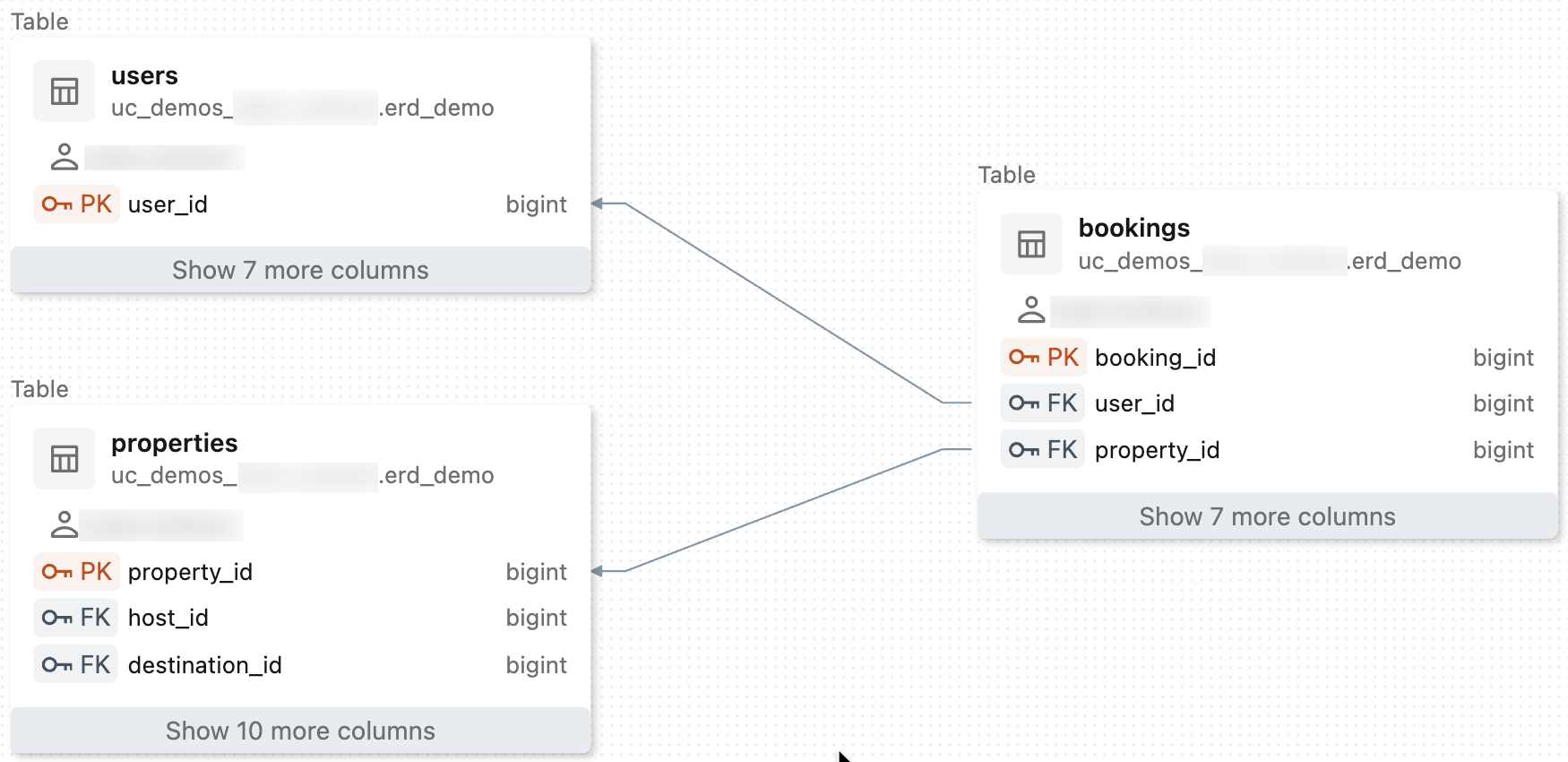

O Diagrama de Relação de Entidade (ERD) no Gerenciador de Catálogos mostra a chave primária e as relações de chave estrangeira entre tabelas em um grafo, fornecendo uma representação clara de como as entidades de dados se conectam. Você pode acessar o ERD do Catalog Explorer ao exibir qualquer tabela que contenha uma restrição de chave estrangeira.

Para obter mais informações sobre restrições de chave primária e chave estrangeira, confira Restrições no Azure Databricks. Para explorar como as tabelas se conectam com base no fluxo de dados de consulta em vez de restrições declaradas, use o grafo de linhagem interativa no Gerenciador de Catálogos. Consulte Ver a linhagem no Explorador de Catálogos.

Para acessar o ERD, faça o seguinte:

1. Clique no Catálogo na barra lateral.

2. Selecione um esquema.

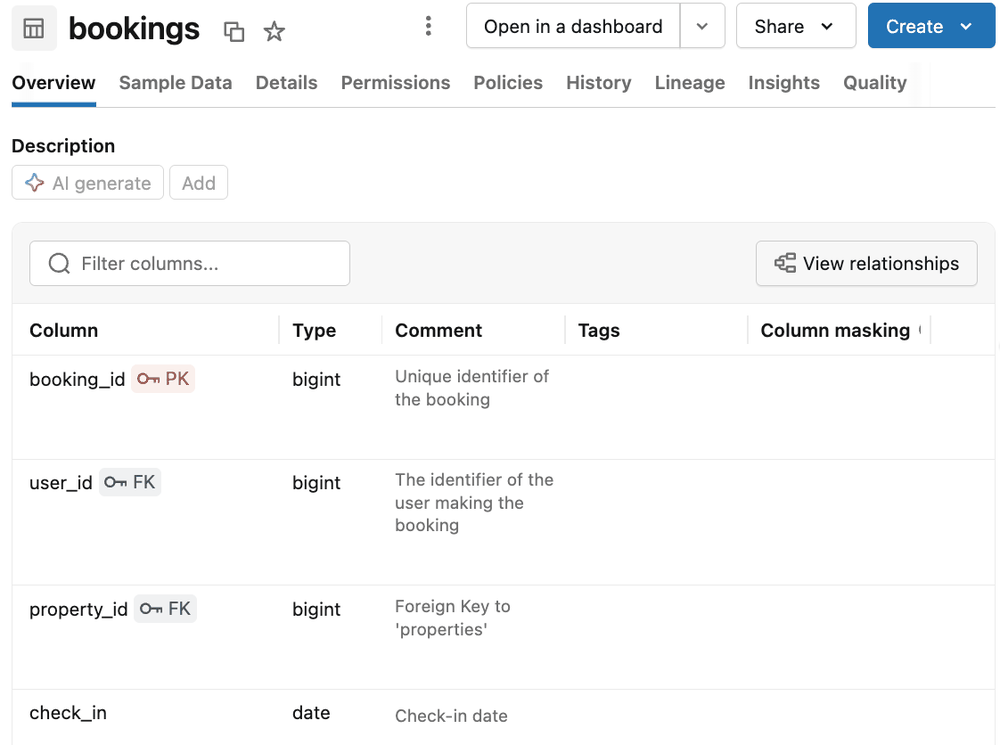

3. Selecione uma tabela com chaves estrangeiras definidas. e os ícones de aparecem ao lado de colunas designadas como chaves primárias ou chaves estrangeiras.



4. Clique no botão Exibir relações acima da tabela na seção Descrição da guia Visão Geral para abrir o ERD.



O diagrama de exemplo é gerado a partir do conjunto de dados do Wanderbricks, uma plataforma de reserva de viagem simulada com usuários, hosts, propriedades, reservas, pagamentos, revisões e tabelas relacionadas. Para explorar o conjunto de dados, consulte o conjunto de dados do Wanderbricks.
