Exibir o diagrama de relacionamento de entidade

O Diagrama de Relação Entidade (ERD) no Explorador de Catálogos mostra as relações de chave primária e chave estrangeira entre tabelas num grafo, fornecendo uma representação clara de como as entidades de dados se ligam. Você pode acessar o ERD do Gerenciador de Catálogos ao exibir qualquer tabela que contenha uma restrição de chave estrangeira.

Para obter mais informações sobre restrições de chave primária e chave estrangeira, consulte Restrições no Azure Databricks. Para explorar como as tabelas se ligam com base no fluxo de dados da consulta em vez de restrições declaradas, use o gráfico interativo de linhagem no Explorador de Catálogos. Ver Ver linhagem no Explorador de Catálogos.

Para acessar o ERD, faça o seguinte:

1. Clique no Catálogo na barra lateral.

2. Selecione um esquema.

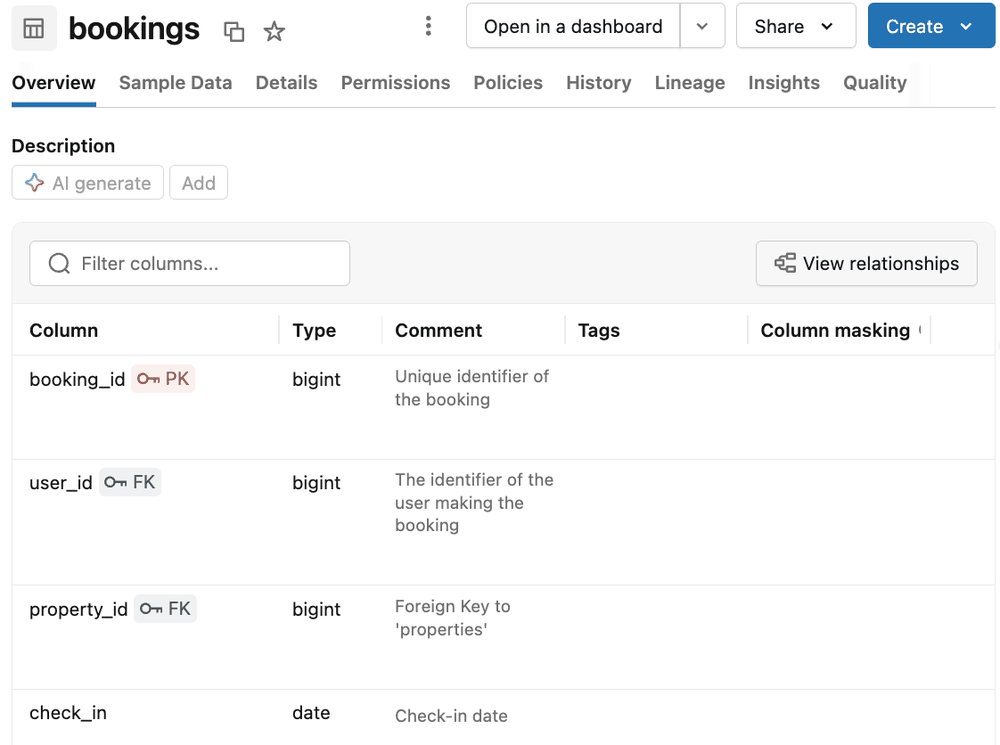

3. Selecione uma tabela com chaves estrangeiras definidas. e aparecem ao lado de colunas que são designadas como chaves primárias ou chaves estrangeiras.



4. Clique em Exibir relações no botão acima da tabela na seção Descrição do separador Visão geral para abrir o ERD.

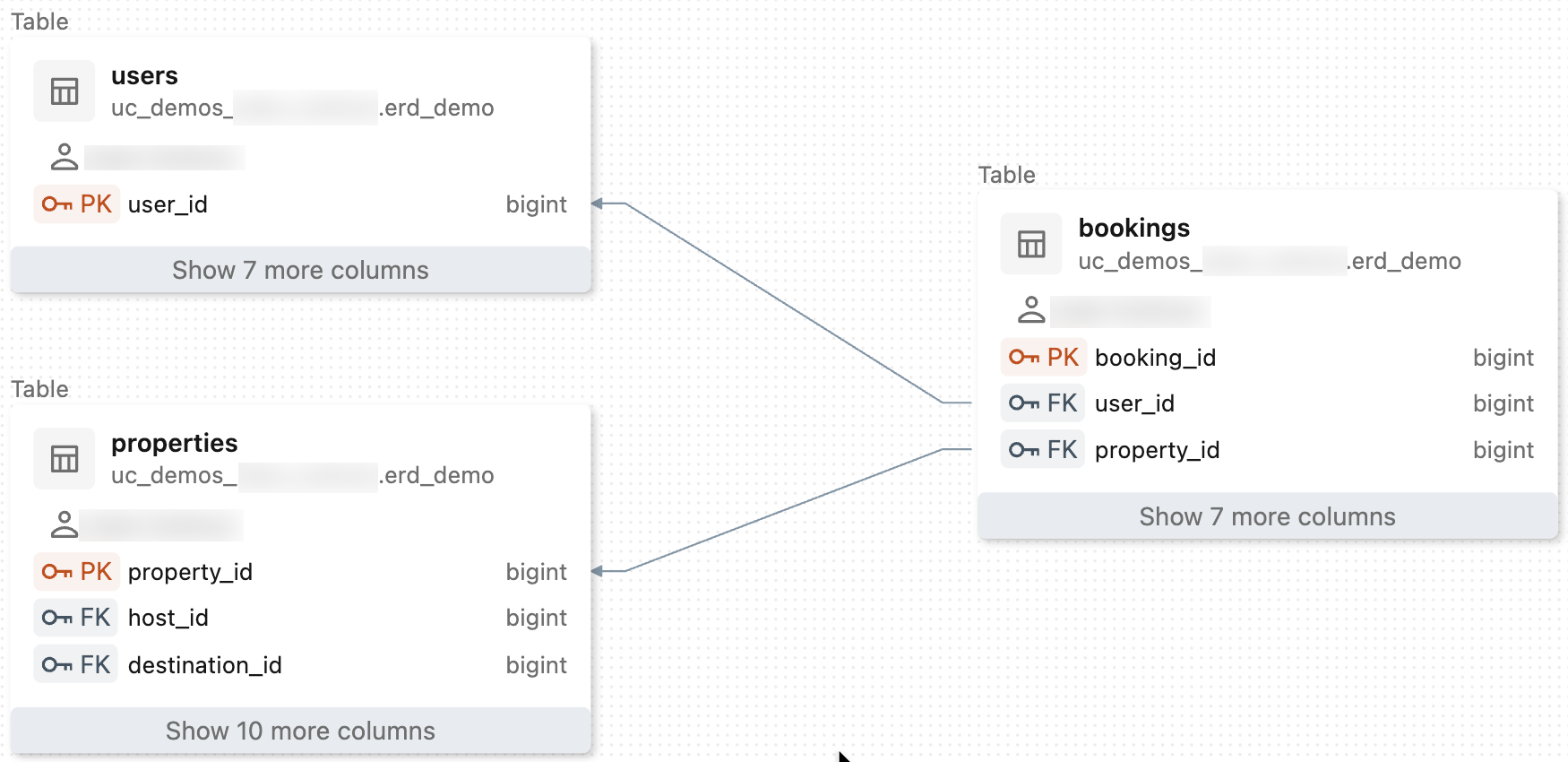

O diagrama de exemplo é gerado a partir do conjunto de dados Wanderbricks, uma plataforma simulada de reservas de viagens com utilizadores, anfitriões, propriedades, reservas, pagamentos, avaliações e tabelas relacionadas. Para explorar o conjunto de dados, consulte o conjunto de dados Wanderbricks.
