Koda, avkoda eller generera scheman för flata filer i Azure Logic Apps

Gäller för: Azure Logic Apps (Förbrukning + Standard)

För B2B-integreringsarbetsflöden (business-to-business) behöver du ofta konvertera data mellan XML- och flata filformat innan du kan utbyta dessa data med handelspartner.

Den här guiden visar hur du använder inbyggda anslutningsåtgärder för Flat File för att koda eller avkoda XML och generera BizTalk-kompatibla flata filscheman från exempeldata.

Teknisk referens för anslutningar

Flat File Connector innehåller följande åtgärder för kodning, avkodning och schemagenerering:

Mer information finns i Inbyggda anslutningskopplingar för integrationskonto.

Förutsättningar

• Ett Azure-konto och prenumeration. Skaffa ett kostnadsfritt Azure-konto.

• Resursen och arbetsflödet för logikappen där du vill använda åtgärder för flat filer.

  Flat File-åtgärder innehåller inga utlösare. Arbetsflödet kan börja med valfri utlösare eller använda valfri åtgärd för att hämta käll-XML:en.

  Exemplen i den här artikeln använder utlösaren Begäran med namnet När en HTTP-begäran tas emot.

  Mer information finns i:

  • Skapa ett arbetsflöde för förbrukningslogikappen med hjälp av Azure-portalen

  • Skapa ett standardarbetsflöde för logikappar med hjälp av Azure-portalen

• En integrationskontoresurs för att definiera och lagra artefakter för företagsintegrering och B2B-arbetsflöden.

  • Både integrationskontot och logikappresursen måste finnas i samma Azure-prenumeration och Azure-region.

  • Innan du börjar arbeta med Flat File-åtgärder måste du länka logikappen Förbrukning eller länka standardlogikappen till integrationskontot för att arbeta med artefakter som handelspartner och avtal. Du kan länka ett integrationskonto till flera förbruknings- eller standardlogikappresurser för att dela samma artefakter.

  Tips/Råd

  Om du inte arbetar med B2B-artefakter som handelspartner och avtal i Standard-arbetsflöden kanske du inte behöver ett integrationskonto. I stället kan du ladda upp scheman direkt till din standardlogikappresurs. Oavsett kan du använda samma schema i alla underordnade arbetsflöden i samma logikapputvecklingsmiljö. Om du vill använda samma schema över flera logikappresurser måste du använda och länka ett integrationskonto.

• Ett platt filschema som anger hur du kodar eller avkodar XML-innehåll.

  I standardarbetsflöden låter åtgärder för Flat File dig välja ett schema från antingen ett länkat integrationskonto eller ett som du tidigare har laddat upp till din logikapp, men inte båda samtidigt.

  Mer information finns i Lägga till scheman i integrationskonton.

• Installera eller använd ett verktyg som kan skicka HTTP-begäranden för att testa din lösning, till exempel:

  • Visual Studio Code med ett tillägg från Visual Studio Marketplace
  • PowerShell Invoke-RestMethod
  • Microsoft Edge – verktyg för nätverkskonsol
  • Bruno
  • curl

  Varning

  För scenarier där du har känsliga data, till exempel autentiseringsuppgifter, hemligheter, åtkomsttoken, API-nycklar och annan liknande information, bör du använda ett verktyg som skyddar dina data med nödvändiga säkerhetsfunktioner. Verktyget bör fungera offline eller lokalt och behöver inte logga in på ett onlinekonto eller synkronisera data till molnet. När du använder ett verktyg med dessa egenskaper minskar du risken för att exponera känsliga data för allmänheten.

Begränsningar

• XML-innehåll som du vill avkoda måste vara kodat i UTF-8-format.

• I ditt flata filschema kontrollerar du att de inneslutna XML-grupperna inte har alltför många av max count egenskapen inställda på ett värde som är större än 1. Undvik att kapsla en XML-grupp med ett max count egenskapsvärde större än 1 i en annan XML-grupp med en max count egenskap större än 1.

• När Azure Logic Apps parsar det platta filschemat, och när schemat tillåter valet av nästa fragment, genererar Azure Logic Apps en symbol och en förutsägelse för fragmentet. Om schemat tillåter för många konstruktioner, till exempel mer än 100 000, blir schemaexpansionen mycket stor, vilket förbrukar för många resurser och för mycket tid.

Ladda upp schema

När du har skapat schemat laddar du upp schemat baserat på ditt arbetsflöde:

• Förbrukning: Lägga till scheman i integrationskonton för förbrukningsarbetsflöden

• Standard: Lägga till scheman i integrationskonton för Standard-arbetsflöden

Lägg till en flat filkodningsåtgärd

1. Öppna logikappresursen i Azure Portal.

2. Öppna arbetsflödet i designern.

   Om arbetsflödet inte har någon utlösare eller andra åtgärder som arbetsflödet behöver lägger du först till dessa åtgärder.

   I det här exemplet används utlösaren Förfrågning med namnet När en HTTP-begäran tas emot. Information om hur du lägger till en utlösare finns i Lägga till en utlösare för att starta arbetsflödet.

3. I designern följer du de här allmänna stegen för att lägga till den inbyggda åtgärden Flat File Encoding.

   Åtgärdsinformationsfönstret öppnas med fliken Parametrar markerad.

4. I åtgärdens innehållsparameter anger du DET XML-innehåll som ska kodas, som antingen är utdata från utlösaren eller från en tidigare åtgärd, genom att följa dessa steg:

   1. Välj i rutan Innehåll och välj sedan blixtikonen för att öppna listan med dynamiskt innehåll.

   2. I listan med dynamiskt innehåll väljer du det XML-innehåll som ska kodas.

   I följande exempel visas den öppna listan med dynamiskt innehåll, utdata från utlösaren När en HTTP-begäran tas emot och det valda brödtextinnehållet från utlösarens utdata.



   Kommentar

   Om Brödtext inte visas i listan med dynamiskt innehåll väljer du Visa mer bredvid avsnittsetiketten När en HTTP-begäran tas emot. Du kan också ange innehållet som ska kodas direkt i rutan Innehåll .

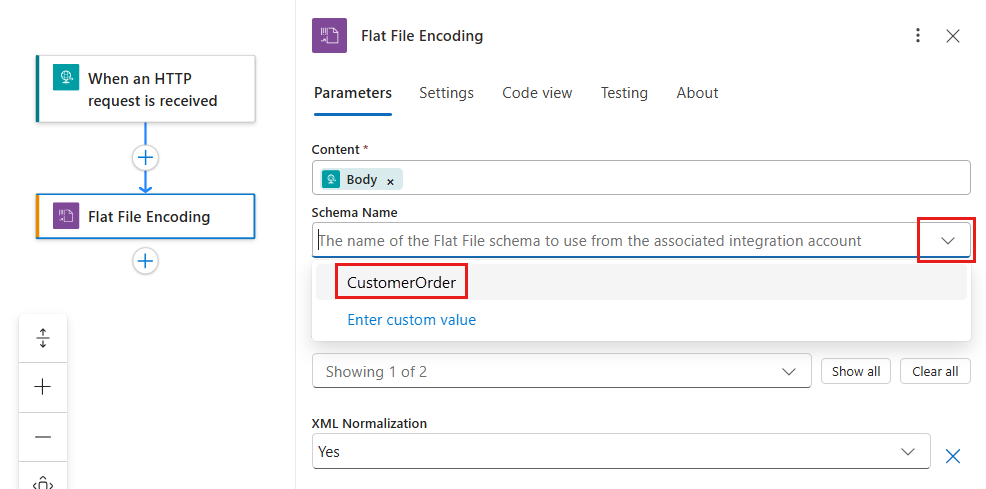

5. I listan Schemanamn väljer du ditt schema.



   Kommentar

   Om schemalistan är tom kan orsaken vara:

   • Resursen för logikapp är inte länkad till ett integrationskonto.
   • Det länkade integrationskontot innehåller inga schemafiler.
   • Logikappresursen innehåller inga schemafiler. Den här orsaken gäller endast för standardlogikappar.

6. Om du vill lägga till andra valfria parametrar i åtgärden väljer du dessa parametrar i listan Avancerade parametrar .

   Parameter	Värde	beskrivning
   Läge för tom nodgenerering	ForcedDisabled eller HonorSchemaNodeProperty eller ForcedEnabled	Läget som ska användas för tom nodgenerering med flat filkodning. För BizTalk har det platta filschemat en egenskap som styr den tomma nodgenereringen. Du kan följa egenskapsbeteendet för tom nodgenerering för ditt flata filschema. Du kan också använda den här inställningen för att låta Azure Logic Apps generera eller utelämna tomma noder. Mer information finns i Taggar för tomma element.
   XML-normalisering	Ja eller Nej	Inställningen för att aktivera eller inaktivera XML-normalisering i flat filkodning. Mer information finns i XmlTextReader.Normalization.

7. Spara arbetsflödet. I verktygsfältet för designern väljer du Spara.

Lägg till en plan filkodningsåtgärd

1. Öppna logikappresursen i Azure Portal.

2. Öppna arbetsflödet i designern.

   Om arbetsflödet inte har någon utlösare eller andra åtgärder som arbetsflödet behöver lägger du först till dessa åtgärder.

   I det här exemplet används utlösaren Förfrågning med namnet När en HTTP-begäran tas emot. Information om hur du lägger till en utlösare finns i Lägga till en utlösare för att starta arbetsflödet.

3. I designern följer du de här allmänna stegen för att lägga till den inbyggda åtgärden Flat File Decoding.

4. I åtgärdens innehållsparameter anger du DET XML-innehåll som ska avkodas, antingen som utdata från utlösaren eller från en tidigare åtgärd genom att följa dessa steg:

   1. Välj i rutan Innehåll och välj sedan blixtikonen för att öppna listan med dynamiskt innehåll.

   2. I listan med dynamiskt innehåll väljer du det XML-innehåll som ska avkodas.

   I följande exempel visas den öppna listan med dynamiskt innehåll, utdata från utlösaren När en HTTP-begäran tas emot och det valda brödtextinnehållet från utlösarens utdata.



   Kommentar

   Om Brödtext inte visas i listan med dynamiskt innehåll väljer du Visa mer bredvid avsnittsetiketten När en HTTP-begäran tas emot . Du kan också ange innehållet direkt för att avkoda i rutan Innehåll .

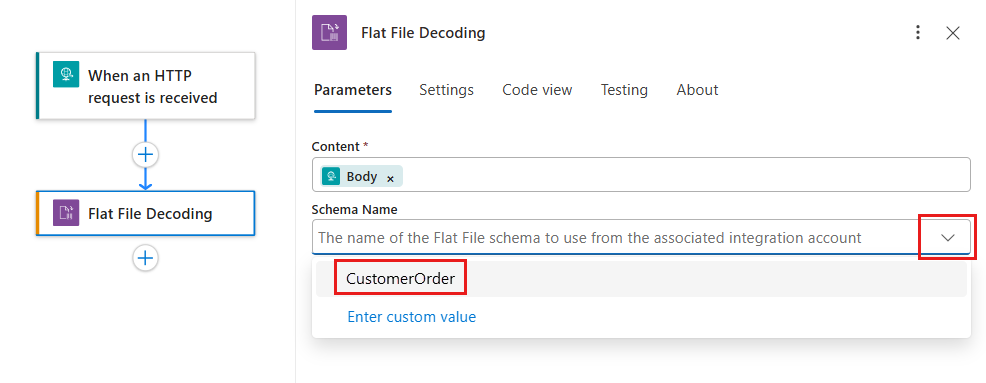

5. I listan Schemanamn väljer du ditt schema.



   Kommentar

   Om schemalistan är tom kan orsaken vara:

   • Resursen för logikapp är inte länkad till ett integrationskonto.
   • Det länkade integrationskontot innehåller inga schemafiler.
   • Logikappresursen innehåller inga schemafiler. Den här orsaken gäller endast för standardlogikappar.

6. Spara arbetsflödet. I verktygsfältet för designern väljer du Spara.

Nu är du klar med att konfigurera avkodningsåtgärden för flata filer. I en verklig app kanske du vill lagra de avkodade data i en verksamhetsspecifik app (LOB), till exempel Salesforce. Eller så kan du skicka de avkodade data till en handelspartner. Om du vill skicka utdata från avkodningsåtgärden till Salesforce eller till din handelspartner använder du de andra anslutningsprogrammen som är tillgängliga i Azure Logic Apps:

• Hanterade anslutningar i Azure Logic Apps
• Inbyggda anslutningar i Azure Logic Apps

Lägga till en plan filschemagenereringsåtgärd

Åtgärden Flat File Schema Generation genererar ett platt XSD-filschema vid körning från exempel på platt filinnehåll som du anger som indata. Det genererade schemat är kompatibelt med BizTalk-anteckningar för flatfiler, till exempel b:schemaInfo, b:recordInfo och b:fieldInfo.

1. Öppna logikappresursen i Azure Portal.

2. Öppna arbetsflödet i designern.

   Om arbetsflödet inte har någon utlösare eller andra åtgärder som arbetsflödet behöver lägger du först till dessa åtgärder.

   I det här exemplet används utlösaren Förfrågning med namnet När en HTTP-begäran tas emot. Information om hur du lägger till en utlösare finns i Lägga till en utlösare för att starta arbetsflödet.

3. I Designer följer du dessa allmänna steg för att lägga till den inbyggda åtgärden med namnet Generering av schema för platt fil.

4. I åtgärdens innehållsparameter anger du det flata filexempelinnehållet.

   Du kan använda innehåll från utlösarens utdata eller en tidigare åtgärd:

   1. Välj i rutan Innehåll och välj sedan blixtikonen för att öppna listan med dynamiskt innehåll.

   2. I listan med dynamiskt innehåll väljer du det flata exempelfilinnehållet.

5. Ange parametern poststruktur till antingen avgränsad eller positionell.

   Designern använder dynamiska parametrar (getFlatFileSchemaGenerationParameters) för att visa rätt parameteruppsättning baserat på det valda recordStructure värdet.

   I följande exempel visas konfigurationsparametrarna för avgränsad poststruktur:



   Följande exempel visar konfigurationsparametrarna för poststrukturen av typen Positional:



6. Ange obligatoriska och valfria parametrar för den valda poststrukturen.

   Vanliga parametrar (avgränsade och positionella)

   Parameter	Type	Obligatoriskt	beskrivning
   content	Any	Ja	Innehåll i exempeldata för flatfil (sträng eller binär).
   recordStructure	String	Ja	Antingen Delimited eller Positional.
   hasHeader	Boolean	Ja	Om true, behandlar den den första postraden som rubrikrad och använder dessa värden som de genererade fältnamnen.
   recordDelimiter	String	No	Postavgränsare (rad). Parsning använder det här värdet bokstavligen (ingen hexdekodning). Använd faktiska tecken, till exempel \r\n eller \n. Om du vill använda standardraddelning utelämnar du det här värdet. Den genererade XSD:en kan generera ett hexvärde (0x0D0A) i schemaanteckningar.
   recordDelimiterOrder	String	No	Avgränsningsplacering: Infix (standard), Prefix, eller Postfix.
   rootElementName	String	No	Rotelementnamnet för XSD. Förvald: Root.
   targetNamespace	String	No	Målnamnområde för schemat. Standardvärde: http://schemas.microsoft.com/FlatFile/{RootElementName}
   recordName	String	No	Namn på det upprepande underordnade postelementet. Standardvärde: {RootElementName}_Record

   Avgränsade parametrar

   Parameter	Type	Obligatoriskt	beskrivning
   fieldDelimiter	String	Ja	Fältavgränsare, till exempel kommatecken, semikolon, flik, Ange faktiska tecken, till exempel ,, ;eller \t. Parsning använder literal strängjämförelse (ingen hex-avkodning).
   fieldDelimiterOrder	String	Ja	Avgränsningsplacering: Infix (standard), Prefix, eller Postfix.
   escapeCharacter	String	No	Escape-tecken för inbäddade avgränsare i fältvärden. Ange det faktiska tecknet, till exempel \ eller ". Parsning använder literalmatchning (ingen hexdekodning).

   Positionsspecifika parametrar

   Parameter	Type	Obligatoriskt	beskrivning
   countPositionsByByte	Boolean	Ja	Mäter fältlängder i byte (true) eller tecken (false). Relevant för kodningar i flerabyte.
   fieldPositions	Array	Ja	Matris med fältpositionsobjekt, var och en med length och justification.
   fieldPositions[].length	Integer	Ja	Fast bredd på fältet.
   fieldPositions[].justification	String	Ja	Styr justeringen av padding. Ange värdet Left eller Right (skiftlägesokänsligt) manuellt. Obs! Den aktuella designern tillhandahåller ingen lista där du kan välja ett värde.

7. Innan du kör arbetsflödet bör du granska avgränsnings- och escape-teckenbeteendet:

   Registrera avgränsningsbeteende

   Aspect	Behavior
   Radtolkning (dela upp rader)	options.RecordDelimiter (rå användarvärde) skickas direkt till String.Split(). Ingen hexdekodning.
   XSD-utdata	GetRecordDelimiterForSchema() konverterar på följande sätt: - Om den har prefixet 0x, släpp igenom. – Om det är tomt är standardvärdet 0x0D0A. - Annars, konvertera literaltecken till hexbyte.
   Hex-indata	Nej för parsning. Om du anger 0x0D0Aförsöker parsning att dela upp literaltexten 0x0D0A.
   Vad du ska ange	Använd de bokstavliga tecknen \r\n, \n eller utelämna helt, vilket som standard innebär att strängen delas vid \r\n/\n/\r.

   Beteende för fältgränsare

   Aspect	Behavior
   Parsning (dela upp fält)	options.FieldDelimiter skickas direkt till SplitDelimitedRecord() som en literal strängjämförelse. Ingen hexdekodning.
   XSD-utdata	Om värdet börjar med 0x, returnerar child_delimiter_type="hex"; annars "char".
   Hex-indata	Nej för parsning. 0x09 matchar den bokstavliga texten 0x09, inte tabbtecken.
   Vad du ska ange	Använd faktiska tecken: ,, ;, \t, |och så vidare.

   Beteende för escape-tecken

   Aspect	Behavior
   Tolkning (specialteckenhantering)	options.EscapeCharacter jämförs ordagrant. När en matchning sker tolkas nästa tecken som det är. Ingen hexdekodning.
   XSD-utdata	Om värdet börjar med 0x, genererar escape_char_type="hex"; annars "char".
   Hexadecimalindata	Nej för parsning. Samma beteende för literal matchning.
   Vad du ska ange	Använd det faktiska tecknet, till exempel \ eller ".

8. Spara arbetsflödet. I verktygsfältet för designern väljer du Spara.

9. Om du vill använda de genererade schemautdata för avkodnings- eller kodningsåtgärder sparar du utdata manuellt som en .xsd fil.

10. .xsd Ladda upp filen till ditt integrationskonto. Eller, för Standard-arbetsflöden, laddar du upp filen till logikappresursens mapp Artifacts. Du kan också använda REST-API:et för att ladda upp schemaartefakten.

    Det genererade schemat returneras i åtgärdens utdatas brödtext som en sträng:

    @body('Flat_File_Schema_Generation')


11. Du kan också använda följande definitionsexempel:

    Avgränsat exempel

    {
       "Flat_File_Schema_Generation": {
          "type": "FlatFileSchemaGeneration",
          "runAfter": {},
          "inputs": {
             "content": "@triggerBody()",
             "recordStructure": "Delimited",
             "fieldDelimiter": ";",
             "fieldDelimiterOrder": "Infix",
             "recordDelimiter": "\\r\\n",
             "hasHeader": true,
             "rootElementName": "MerchantOrders",
             "targetNamespace": "http://schemas.contoso.com/FlatFile/MerchantOrders",
             "recordName": "MerchantOrder",
             "escapeCharacter": "\\"
          }
       }
    }


    Positionsexempel

    {
       "Flat_File_Schema_Generation": {
          "type": "FlatFileSchemaGeneration",
          "runAfter": {},
          "inputs": {
             "content": "@triggerBody()",
             "recordStructure": "Positional",
             "fieldPositions": [
                { "length": 6, "justification": "Left" },
                { "length": 5, "justification": "Left" },
                { "length": 3, "justification": "Left" }
             ],
             "countPositionsByByte": false,
             "hasHeader": false,
             "rootElementName": "Ledger",
             "targetNamespace": "http://schemas.contoso.com/FlatFile/Ledger"
          }
       }
    }


    Skicka det genererade schemat till nästa åtgärd:

    {
       "Next_Action": {
          "inputs": {
             "schema": "@body('Flat_File_Schema_Generation')"
          },
          "runAfter": {
             "Flat_File_Schema_Generation": [ "Succeeded" ]
          }
       }
    }


12. Granska utdata, slutsatsdragningsregler och kända problem:

    Resultat:

    Egenskap	Type	beskrivning
    body	String	Genererat BizTalk-kompatibelt XSD-schema som en XML-sträng.

    Övergripande genererat XSD-innehåll:

    • b:schemaInfo kommentar med standard="Flat File", root_referenceoch codepage="65001" (UTF-8)
    • b:recordInfo anteckningar per post med structure, child_delimiter, child_delimiter_type, child_orderoch valfria escape_char och escape_char_type
    • b:fieldInfo annoteringar per fält med justification och, för positionsscheman, pos_offset och pos_length
    • Slutsatsdragning av datatyp från exempeldata: xs:string, xs:integer, xs:decimal, xs:boolean, , xs:datexs:dateTime

    Slutsatsdragning av datatyp från den första icke-tomma dataposten:

    Exempelvärde	Härledd XSD-typ
    true eller false	xs:boolean
    12345	xs:integer
    19.99	xs:decimal
    2025-01-15	xs:date
    2025-01-15T10:30:00	xs:dateTime
    Något annat värde	xs:string

    Underordning (placering av avgränsare):

    Beställ	Meaning	Exempel (;)
    Infix	Avgränsare mellan fält	A;B;C
    Prefix	Avgränsare före varje fält	;A;B;C
    Postfix	Avgränsare efter varje fält	A;B;C;

    Sidhuvudhantering:

    • När hasHeader är truebehandlas den första raden som fältnamn, inte data.
    • Rubrikvärden saneras till giltiga XML-elementnamn. Specialtecken blir _, och inledande siffror får ett _ prefix.
    • Om det bara finns en rubrikrad och inga dataposter finns, är standardvärdet för fälten xs:string.
    • Om ett rubrikfält är tomt återgår det genererade fältnamnet till Field{N}.
    • När hasHeader är false, namnges Field1fält automatiskt , Field2, Field3och så vidare.

Begränsningar och kända problem

Åtgärda problem

Testa arbetsflödet

Följ dessa steg för att utlösa arbetsflödet:

1. I utlösaren Förfrågning letar du upp parametern HTTP POST URL och kopierar URL:en.

2. Öppna http-begärandeverktyget och använd dess instruktioner för att skicka en HTTP-begäran till den kopierade URL:en, inklusive den metod som begärandeutlösaren förväntar sig.

   I det här exemplet används metoden POST med webbadressen.

3. Inkludera DET XML-innehåll som du vill koda eller avkoda i begärandetexten.

4. När arbetsflödet är klart går du till arbetsflödets körningshistorik och undersöker flatfil-åtgärdens indata och utdata.

Relaterat innehåll

• Bearbeta XML-meddelanden och flata filer i Azure Logic Apps
