Självstudie: Konfigurera nätverk för Azure Stack Edge Pro med GPU

I den här självstudien beskrivs hur du konfigurerar nätverket för din Azure Stack Edge Pro-enhet med en inbyggd GPU med hjälp av det lokala webbgränssnittet.

Anslutningsprocessen kan ta cirka 20 minuter att slutföra.

I den här självstudiekursen får du lära dig följande:

Förutsättningar

Innan du konfigurerar och installerar din Azure Stack Edge Pro-enhet med GPU, kontrollerar du att du:

• Installera den fysiska enheten enligt beskrivningen i Installera Azure Stack Edge Pro.
• Anslut till enhetens lokala webbgränssnitt enligt beskrivningen i Ansluta till Azure Stack Edge Pro med GPU.

Konfigurera installationstyp

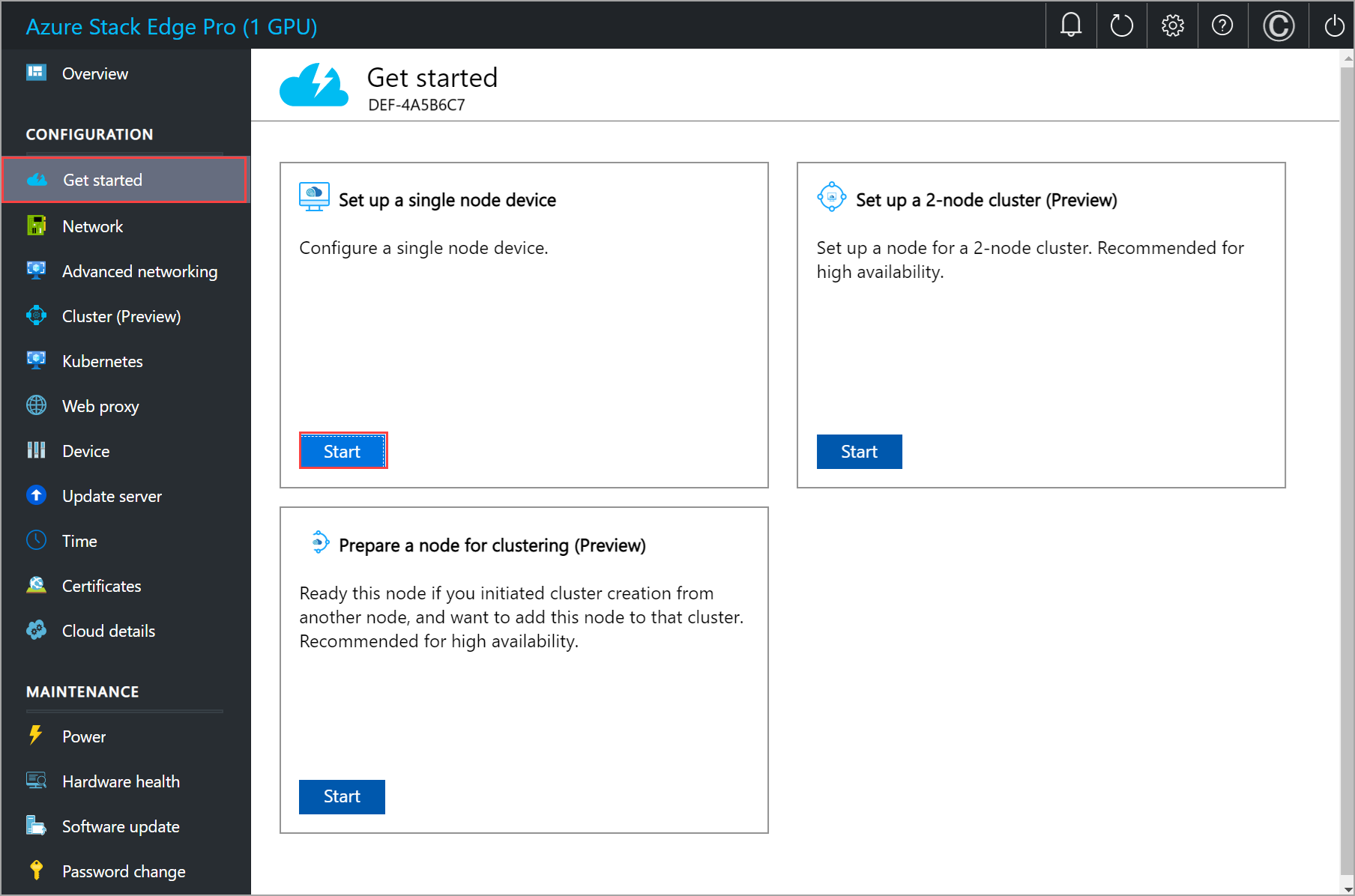

1. Gå till sidan Kom igång.

2. I panelen Konfigurera en enskild nodenhet väljer du Starta.



Konfigurera nätverk

På sidan Kom igång visas de olika inställningar som krävs för att konfigurera och aktivera den fysiska enheten med Azure Stack Edge-tjänsten.

Följ de här stegen för att konfigurera nätverket för din enhet.

1. Gå till sidan Kom igång i enhetens lokala webbgränssnitt.

2. På panelen Nätverk väljer du Behöver konfigureras.



   Det finns sex nätverksgränssnitt på den fysiska enheten. Port 1 och port 2 är nätverksgränssnitt på 1 Gbit/s. Port 3, port 4, port 5 och port 6 är alla nätverksgränssnitt på 25 Gbit/s som också kan fungera som nätverksgränssnitt på 10 Gbit/s. Port 1 konfigureras automatiskt som en port endast för hantering och port 2 till port 6 är alla dataportar. För en ny enhet visas sidan Nätverk enligt nedan.



3. Om du vill ändra nätverksinställningarna väljer du en port och i den högra rutan som visas ändrar du IP-adressen, undernätet, gatewayen, primär DNS och sekundär DNS.

   • Om du väljer Port 1 kan du se att den är förkonfigurerad som statisk.



   • Om du väljer Port 2, Port 3, Port 4 eller Port 5 konfigureras alla dessa portar som DHCP som standard.



   • Som standard för alla portar förväntas du ange en IP-adress. Om du bestämmer dig för att inte ange en IP-adress för ett nätverksgränssnitt på enheten kan du ange IP-adressen till Nej och sedan Ändra inställningarna.



   Tänk på följande när du konfigurerar nätverksinställningarna:

   • Kontrollera att port 5 och port 6 är anslutna för distributioner av Network Function Manager. Mer information finns i Självstudie: Distribuera nätverksfunktioner på Azure Stack Edge (förhandsversion).
   • Om DHCP har aktiverats i din miljö konfigureras nätverksgränssnitten automatiskt. IP-adress, undernät, gateway och DNS tilldelas automatiskt.
   • Om DHCP inte är aktiverat kan du tilldela statiska IP-adresser om det behövs.
   • Du kan konfigurera nätverksgränssnittet som IPv4.
   • Serienummer för en port motsvarar nodens serienummer.

   Kommentar

   Om du behöver ansluta till enheten från ett externt nätverk läser du Aktivera enhetsåtkomst utanför nätverket för ytterligare nätverksinställningar.

   När enhetsnätverket har konfigurerats uppdateras sidan enligt följande:



   Kommentar

   Vi rekommenderar att du inte växlar nätverksgränssnittets lokala IP-adress från statisk till DHCP, såvida du inte har en annan IP-adress för att ansluta till enheten. Om du använder ett nätverksgränssnitt och växlar till DHCP finns det inget sätt att fastställa DHCP-adressen. Om du vill ändra till en DHCP-adress väntar du tills enheten har aktiverats med tjänsten och ändrar sedan. Du kan sedan visa IP-adresserna för alla adaptrar under Enhetsegenskaper i Azure-portalen för din tjänst.

   När du har konfigurerat och tillämpat nätverksinställningarna väljer du Nästa: Avancerat nätverk för att konfigurera beräkningsnätverket.

Konfigurera virtuella växlar

Följ de här stegen för att lägga till eller ta bort virtuella växlar.

1. Gå till sidan Avancerat nätverk i enhetens lokala användargränssnitt.

2. I avsnittet Virtuell växel lägger du till eller tar bort virtuella växlar. Välj Lägg till virtuell växel för att skapa en ny växel.



3. På bladet Nätverksinställningar anger du följande om du använder en ny virtuell växel:

   1. Ange ett namn för den virtuella växeln.
   2. Välj det nätverksgränssnitt som den virtuella växeln ska skapas på.
   3. Ange parametern MTU (maximal överföringsenhet) för den virtuella växeln (valfritt).
   4. Välj Ändra och Tillämpa för att spara ändringarna.

   MTU-värdet avgör den maximala paketstorleken som kan överföras över ett nätverk. Azure Stack Edge stöder MTU-värden i följande tabell. Om en enhet på nätverkssökvägen har en MTU-inställning som är lägre än 1 500 kommer IP-paket med flaggan "don't fragment" (DF) med paketstorlek 1500 att tas bort.

   Azure Stack Edge SKU	Nätverksgränssnitt	MTU-värden som stöds
   Pro-GPU	Portarna 1, 2, 3 och 4	1400 - 1500
   Pro-GPU	Portarna 5 och 6	Inte konfigurerbar, ange som standard.
   Pro 2	Portarna 1 och 2	1400 - 1500
   Pro 2	Portarna 3 och 4	Inte konfigurerbar, ange som standard.

   Den virtuella värdväxeln använder den angivna MTU-inställningen.

   Om ett virtuellt nätverksgränssnitt skapas på den virtuella växeln använder gränssnittet den angivna MTU-inställningen. Om den här virtuella växeln är aktiverad för beräkning använder även virtuella Azure Kubernetes Service-datorer och containernätverksgränssnitt (CNIs) den angivna MTU:n.



   När du skapar en virtuell växel fylls MTU-kolumnen i med dess MTU-värde.



4. Konfigurationen tar några minuter att tillämpa och när den virtuella växeln har skapats uppdateras listan över virtuella växlar för att återspegla den nyligen skapade växeln. Du kan se att den angivna virtuella växeln har skapats och aktiverats för beräkning.



5. Du kan skapa fler än en växel genom att följa stegen som beskrevs tidigare.

6. Om du vill ta bort en virtuell växel går du till avsnittet Virtuell växel och väljer Ta bort virtuell växel. När en virtuell växel tas bort tas även de associerade virtuella nätverken bort.

Sedan kan du skapa och associera virtuella nätverk med dina virtuella växlar.

Konfigurera virtuella nätverk

Du kan lägga till eller ta bort virtuella nätverk som är associerade med dina virtuella växlar. Följ dessa steg för att lägga till en virtuell växel:

1. I det lokala användargränssnittet på sidan Avancerat nätverk går du till avsnittet Virtuellt nätverk och väljer Lägg till virtuellt nätverk.

2. På bladet Lägg till virtuellt nätverk anger du följande information:

   1. Välj en virtuell växel som du vill skapa ett virtuellt nätverk för.
   2. Ange ett namn för det virtuella nätverket. Namnet du anger måste överensstämma med namngivningsregler och begränsningar för Azure-resurser.
   3. Ange ett VLAN-ID som ett unikt tal i intervallet 1–4 094. Det VLAN-ID som du anger bör finnas i din trunkkonfiguration. Mer information om trunkkonfigurationen för växeln finns i anvisningarna från tillverkaren av den fysiska växeln.
   4. Ange nätmasken och gatewayenför ditt virtuella LAN-nätverk enligt den fysiska nätverkskonfigurationen.
   5. Välj Använd. Ett virtuellt nätverk skapas på den angivna virtuella växeln.



3. Om du vill ta bort ett virtuellt nätverk går du till avsnittet Virtuellt nätverk , väljer Ta bort virtuellt nätverk och väljer det virtuella nätverk som du vill ta bort.

4. Välj Nästa: Kubernetes > för att konfigurera dina beräknings-IP-adresser för Kubernetes.

Konfigurera beräknings-IP-adresser

När de virtuella växlarna har skapats kan du aktivera växlarna för Kubernetes-beräkningstrafik.

1. I det lokala användargränssnittet går du till kubernetes-sidan .



1. Välj den virtuella växel som du vill aktivera för Kubernetes-beräkningstrafik.

2. Tilldela Kubernetes-nod-IP-adresser. Dessa statiska IP-adresser gäller för de virtuella Kubernetes-datorerna.

   Viktigt!

   • Kubernetes på Azure Stack Edge använder undernätet 172.27.0.0/16 för podden och 172.28.0.0/16 för tjänsten. Kontrollera att dessa inte används i nätverket. Mer information finns i Ändra Kubernetes-poddar och tjänstundernät.
   • DHCP-läge stöds inte för Kubernetes-nod-IP-adresser.

3. Tilldela Kubernetes externa tjänst-IP-adresser. Det här är också belastningsutjämnings-IP-adresserna. Dessa sammanhängande IP-adresser är för tjänster som du vill exponera utanför Kubernetes-klustret och du anger det statiska IP-intervallet beroende på antalet tjänster som exponeras.

   Viktigt!

   Vi rekommenderar starkt att du anger minst en IP-adress för Azure Stack Edge Hub-tjänsten för åtkomst till beräkningsmoduler. Tjänstens IP-adresser kan uppdateras senare.

4. Välj Använd.



5. Konfigurationen tar några minuter att tillämpa och du kan behöva uppdatera webbläsaren.

6. Välj Nästa: Webbproxy för att konfigurera webbproxy.

Konfigurera webbproxy

Det här är en valfri konfiguration. Även om konfiguration av webbproxy är valfritt kan du konfigurera den endast på den här sidan om du använder en webbproxy.

1. På sidan Inställningar för webbproxy utför du följande steg:

   1. I rutan Url för webbproxy anger du URL:en i det här formatet: http://host-IP address or FQDN:Port number. HTTPS-URL:er stöds inte.

   2. Om du vill verifiera och tillämpa de konfigurerade webbproxyinställningarna väljer du Använd.



Verifiera nätverksinställningar

Följ de här stegen för att verifiera dina nätverksinställningar.

1. Gå till sidan Diagnostiktester och välj testerna enligt nedan.

2. Välj Kör test.



3. Granska testresultaten för att se till att statusen visar Felfri för varje test som kördes.



4. Om ett test misslyckas väljer du Rekommenderade åtgärder på testresultatsidan, implementerar den rekommenderade ändringen och kör sedan testet igen. Dialogrutan nedan visar till exempel rekommenderade åtgärder om Azure Edge-beräkningskörningstestet misslyckas.



5. När nätverksinställningarna har verifierats och alla tester returnerar statusen Felfri fortsätter du till sidan enhetsinställningar.

Nästa steg

I den här handledningen har du lärt dig om:

Information om hur du konfigurerar din Azure Stack Edge Pro GPU-enhet finns i:
