Dataflow Gen2 中的 Mapping Data Flow 轉換

資料流 Gen2 中的映射資料流(MDF)轉換功能普遍可用。 透過使用 MDF 轉換,您可以直接在 Microsoft Fabric 的 Data Factory 中撰寫、執行並監控基於 Spark 的資料轉換。

MDF 轉型將 Azure Data Factory 與 Azure Synapse Analytics Mapping Data Flow 的能力,透過熟悉的低程式碼視覺化創作體驗,整合於 Dataflow gen2 中,導入 Microsoft Fabric。

透過MDF轉換,你可以:

  • 將現有的 Azure Data Factory 和 Azure Synapse Analytics Mapping Data Flows pipelines 遷移到 Fabric.
  • 直接在 Fabric 中創建新的基於 Spark 的轉換。
  • 使用 Fabric 資料管線執行 MDF 轉換。
  • 利用整合監控體驗監控轉型執行。
  • 繼續在 Fabric 中使用熟悉的 Mapping Data Flow 轉換模式。

什麼是映射資料流轉換?

MDF 轉換為第二代資料流擴充了由 Spark 驅動的轉換功能,用於大規模資料準備與轉換工作負載。

MDF 轉換可提供:

  • 低程式碼視覺創作體驗
  • 以 Spark 為基礎的執行
  • 透過 Fabric 管線進行整合式編排
  • 直接在 Fabric 中監控與執行洞察

利用 MDF 轉換來:

  • 將現有的 Azure Data Factory 或 Azure Synapse Analytics Mapping Data Flows pipelines 遷移到 Fabric.
  • 在 Fabric 中原生建構新的基於 Spark 的轉型管線。

MDF 轉換與 dataflow gen2 完全整合,並提供類似 Azure Data Factory 與 Azure Synapse Analytics Mapping Data Flows 的熟悉撰寫體驗。

Microsoft Fabric 中嵌入於 dataflow gen2 畫布中的映射 Data Flow 轉換撰寫體驗的螢幕擷取畫面。

支援劇本

MDF 轉換目前支援以下情境。

遷移現有的地圖資料流

你可以利用 Azure Data Factory/Synapse Analytics 內建的遷移體驗,將現有的 Azure Data Factory 和 Azure Synapse Analytics Mapping Data Flow 遷移到 Fabric。

Azure Data Factory 遷移體驗的截圖,用於將 Mapping Data Flows 管線升級至 Fabric。

遷徙期間:

  1. 在 dataflow gen2 中,Mapping Data Flows 會轉換為 MDF 轉換。
  2. 管線與轉換邏輯會一起遷移。
  3. MDF 轉換會在 dataflow gen2 的內嵌轉換畫布中開啟。
  4. 現有的轉換邏輯可以持續在 Fabric 中被撰寫、驗證、執行與監控。

在 Fabric 中建立新的映射資料流程轉換

你也可以直接在 dataflow gen2 中建立新的 MDF 轉換。 這段經驗能讓你:

  • 利用視覺介面建構基於 Spark 的轉換。
  • 使用熟悉的 Mapping Data Flow 轉換功能。
  • 使用 Fabric 資料管線執行轉換。
  • 透過整合式監控介面監視執行情況。

本影片示範如何在 Microsoft Fabric Dataflow Gen2 中建置、預覽、執行及監控 Mapping Data Flow 轉換。

先決條件

在 dataflow gen2 中使用 MDF 轉換前,請確保以下先決條件已達成:

  • 一個 Fabric 容量。
  • Fabric 工作區的「參與者」或更高權限。
  • 支援資料來源的現有 Fabric 連線。
  • (可選)如果你使用遷移場景,請考慮現有的 Azure Data Factory 或 Azure Synapse Analytics 工作空間。

Limitations

以下限制適用於 MDF 轉換:

適用範圍 限度
Flowlets 不支援。
Data Flow 函式庫 不支援。
使用者定義函數(UDF) 不支援。
資料流執行 MDF 轉換只能透過管線資料流活動執行。 目前不支援從 dataflow gen2 直接執行。 只有 存檔 動作能從 「儲存與執行 」選單中使用。
受控虛擬網路 透過受管私有端點(MPE)進行的受管型 虛擬網路(Managed VNet)連線在正式上市階段並不支援。
資料閘道 本地資料閘道(OPDG)及虛擬網路(VNet)資料閘道不支援 MDF 轉換。
執行時執行 MDF 轉換執行目前使用底層的 Spark 執行環境,類似 Azure Data Factory 與 Azure Synapse Analytics Mapping Data Flows。
功能一致性 並非所有 Mapping Data Flow 功能都包含在 MDF 轉換中。

支援的連接器

MDF 轉換支援最常用的來源與匯連接器,這些連接器可在 Azure Data Factory 及 Azure Synapse Analytics Mapping Data Flows 中提供。

目前支援的連接器如下:

類別 資料存放區 MDF 在 dataflow gen2(來源/匯)中進行轉換 支援的認證類型
Azure Azure Blob 儲存體 ✓/✓ 基本帳號、組織帳號、管理身份/工作區身份、服務主體
Azure Cosmos DB for NoSQL ✓/✓ 基本、組織帳號
Azure Data Explorer ✓/✓ 組織帳號,管理身份 / 工作區身份
Azure Data Lake Storage Gen1 ✓/✓ 基本、受管理身份/工作區身份、服務主體
Azure Data Lake Storage Gen2 ✓/✓ 基本帳號、組織帳號、管理身份/工作區身份、服務主體
適用於 MySQL 的 Azure 資料庫 ✓/✓ 基本
適用於 PostgreSQL 的 Azure 資料庫 ✓/✓ 基本
Azure Databricks Delta Lake ✓/✓ 使用差異格式 基本
Azure SQL Database ✓/✓ 基本帳號、組織帳號、管理身份/工作區身份、服務主體
Azure SQL 受控執行個體 ✓/✓ 基本帳號、組織帳號、管理身份/工作區身份、服務主體
Azure Synapse Analytics ✓/✓ 基本、組織帳號
Database Snowflake ✓/✓ 基本
檔案 Amazon S3 ✓/✓ 基本
SFTP ✓/✓ 基本
泛型 REST ✓/✓ 基礎、組織帳戶、服務負責人
Microsoft Fabric Fabric湖倉 ✓/✓ 組織帳戶
布料倉庫 ✓/✓ 組織帳戶

Note

組織帳號驗證使用已登入使用者的 Microsoft Entra 組織身份。 可用性可能取決於連接器以及授予該身份的權限。

撰寫過程中:

  • 現有的 Fabric 連接可重複使用。
  • 可透過 Get Data 體驗,直接從創作體驗建立新連結。
  • 來源與接收端的設定遵循常見的 Mapping Data Flow 模式。

支援的轉換

MDF 轉換提供了熟悉的低程式碼視覺化轉換體驗,用於在 Fabric 中建構可擴展的基於 Spark 的資料轉換管線。

目前支援以下轉換:

Name 類別 Description
Aggregate 架構修飾器 定義如 SUM、MIN、MAX 和 COUNT 等彙總,並依現有或計算出的欄位分組。
變更資料列 資料列修飾元 在資料列上設定插入、刪除、更新和更新插入原則。
Assert 資料列修飾元 為資料串流中的列定義斷言規則。
Cast 架構修飾器 使用類型檢查來變更資料行資料類型。
條件式分割 多重輸入/輸出 根據匹配條件將資料列導向不同的串流。
衍生的資料行 架構修飾器 使用表達式產生新欄位或修改現有欄位。
外部呼叫 架構修飾器 針對每一列內聯呼叫外部端點。
Exists 多重輸入/輸出 檢查資料是否存在於其他來源或串流中。
篩選 資料列修飾元 根據條件篩選列。
Flatten 格式器 將階層結構如 JSON 陣列扁平化成列。
加入 多重輸入/輸出 結合兩個來源或資料流中的資料。
Lookup 多重輸入/輸出 參考來自其他來源或資料流的資料。
新增分支 多重輸入/輸出 在同一條流上套用多條轉換路徑。
Parse 格式器 解析 JSON、分隔文字或 XML 格式字串。
Pivot 架構修飾器 將不同的列值轉換成欄位。
Rank 架構修飾器 根據排序條件產生排序順序。
Select 架構修飾器 重新命名、重新排序或移除欄位。
Sink - 定義轉換後資料的目的地。
Sort 資料列修飾元 在目前的資料串流中排序資料列。
Source - 定義資料流的來源。
Stringify 格式器 將複雜型態轉換成字串值。
代理鍵 架構修飾器 產生遞增的替代鍵值。
Union 多重輸入/輸出 垂直結合多個數據流。
Unpivot 架構修飾器 將欄位轉換成列值。
Window 架構修飾器 定義基於視窗的資料串流聚合。

在 dataflow gen2 中建立映射資料流轉換

若要在 Fabric 中建立新的 MDF 轉換:

  1. 開啟您的 Fabric 工作區。

  2. 選擇 新增專案。

  3. 選擇 Dataflow Gen2。

  4. 為資料流 gen2 項目設定名稱,並選擇 「建立」。

  5. 在資料流程 Gen2 畫布中,使用下列其中一個選項:

    • 在 dataflow gen2 主功能區中,從新動作分組中選擇執行「執行映射資料流轉換」。
    • 從畫布中選擇 執行映射資料流轉換(ADF 映射資料流) 圖塊。

    螢幕截圖顯示從 Microsoft Fabric 中 dataflow gen2 功能區建立映射資料流程轉換的選項。

    螢幕擷取畫面顯示從 Microsoft Fabric 中的 dataflow gen2 畫布圖塊建立映射 data flow 轉換的選項。

新的 MDF 轉換動作會出現在 dataflow gen2 畫布上,並開啟嵌入的 MDF 轉換創作體驗。

Tip

MDF 轉換創作體驗使用類似 Azure Data Factory 和 Azure Synapse Analytics Mapping Data Flows 的熟悉視覺介面。

作者映射資料流程轉換

建立 MDF 轉換後,就可以開始撰寫轉換邏輯。

啟用除錯模式

用於互動式編寫與資料預覽:

  1. 從浮動工具列開啟 資料流程除錯 開關。
  2. 等待除錯會話初始化。
  3. 啟用後,你可以在撰寫時預覽原始碼和轉換資料。

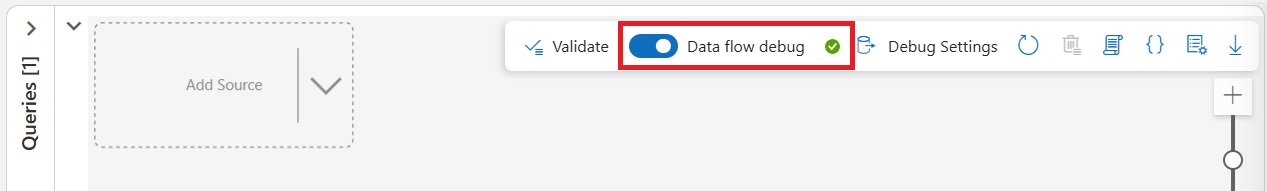

啟用資料流程除錯模式的映射資料流程轉換畫布螢幕截圖。

Note

在開始資料流程除錯會話前,請確保至少有一個管線與資料流 Gen2 項目存在於同一工作區。 否則,除錯工作階段將無法啟動。 除錯會話的初始化可能需要數分鐘,視 Spark 執行時的可用性而定。

新增來源

要設定來源:

  1. 選擇 新增來源。
  2. 選擇連線類型。
  3. 選擇現有的 Fabric 連線,或如有需要,直接透過 Get Data 體驗建立新連線。
  4. 瀏覽並選擇來源檔案、表格或資料集。

映射資料流程轉換編輯體驗中來源設定的螢幕截圖。

設定好原始資料連結與資料集後,使用 資料預覽 標籤,在互動式創作中驗證並預覽原始資料。

資料預覽標籤的螢幕截圖,顯示映射資料流程轉換著作體驗中的來源資料。

新增變換

若要新增轉換:

  1. 選擇來源或轉換旁邊的 + 圖示。
  2. 選擇變換類型。
  3. 設定變形設定。

你可以繼續使用視覺化轉換畫布來建構轉換邏輯。

映射資料流程轉換創作體驗中視覺化轉換圖表的螢幕擷圖。

設定接收器

轉換邏輯完成後:

  1. 新增接收轉換。
  2. 設定目的地連線。
  3. 配置寫入設定。

映射資料流程轉換編輯體驗中匯流轉換設定的截圖。

驗證並儲存

執行前:

  1. 從 MDF 變換工具列選擇 「驗證 」。

    映射資料流程轉換工具列中「驗證」按鈕的螢幕螢幕截圖。

  2. 如果有驗證問題被報告,請立即解決。

  3. 從「儲存與執行」選單中選擇「儲存」。

    映射資料流程轉換的「儲存並執行」選單中的「儲存」選項的螢幕截圖。

Note

目前僅支援帶有 MDF 轉換的 dataflow gen2 的 Save 動作。 要執行轉換,請使用 Fabric 管線資料流程活動。

使用 Fabric 管線執行映射資料流程轉換

您可透過 Fabric 資料管線中的資料流活動來執行 MDF 轉換。

若要執行 MDF 轉換:

  1. 建立新的 Fabric 管線。
  2. 在管線中新增 一個資料流 活動。
  3. 在活動的 設定 中,選取包含 MDF 轉換的資料流 Gen2 項目。
  4. 選擇 MDF 轉換查詢來執行。
  5. 根據需要設定 Spark 執行時設定。
  6. 驗證並發布流程。
  7. 手動執行管線,或設定排程或觸發條件。

Fabric 管線中設定資料流程活動以執行資料流程轉換的截圖。

設定 Spark 執行時設定

MDF 轉換會使用與 Microsoft Fabric 中的 Data Factory 整合的受控 Spark 執行階段來執行。 您可以在管線執行時設定 Spark 執行時設定,包括:

  • 計算大小調整
  • 接收屬性

Fabric 管線中資料流活動的 Spark 執行環境設定螢幕截圖。

在 MDF 轉換中使用變數函式庫

MDF 轉換不會直接讀取變數函式庫。 若要使用變數庫值:

  1. 將變數新增至管線的 Library 變數中。
  2. 在管線 資料流 活動中,將 MDF 參數設定為管線表達式,例如 @pipeline().libraryVariables.<name>。 以函式庫變數參考名稱取代 <name> 。

該值會在管線執行開始時被解析。

適用下列限制:

  • 支援的類型包括字串、整數、布林值、DateTime 和 Guid。 不支援數字類型。
  • 變數無法改變 MDF 來源與接收端所使用的連接或湖屋與倉庫項目。

更多資訊請參閱 與管線的變數函式庫整合。

監視映射資料流轉換的執行情況

您可以透過以下方式監控 MDF 轉換的執行:

  • 管線輸出窗格

    管線輸出窗格的截圖,顯示映射 Data Flow 轉換執行結果。

  • 監測中心

    監控中心顯示映射資料流程轉換執行時的活動執行截圖。

查看監測細節:

  1. 打開管線運行細節。
  2. 從 活動執行 中選取資料流活動。
  3. 檢視執行狀態與執行時細節。

映射資料流程轉換監控頁面的螢幕截圖,顯示執行狀態與執行時詳細資訊。

這很重要

在刪除使用 Mapping Data Flow 轉換的 Dataflow Gen2 項目前,先從 Fabric 管線中移除所有引用該項目的 Dataflow 活動,或刪除相依的管線。 如果你刪除了管道,也要從回收站永久刪除它。 移除這些相依後,刪除 Dataflow Gen2 項目。
