教學課程：將直條圖新增至報表 (報表產生器)

在此教學課程中，您會建立一個包含直條圖的 Reporting Services 分頁報表，其中直條圖將數據系列顯示為依類別分組的一組垂直條。

直條圖可用於：

  • 顯示一段時間的資料變更。
  • 比較多個數列的相對值。
  • 顯示移動平均來呈現趨勢。

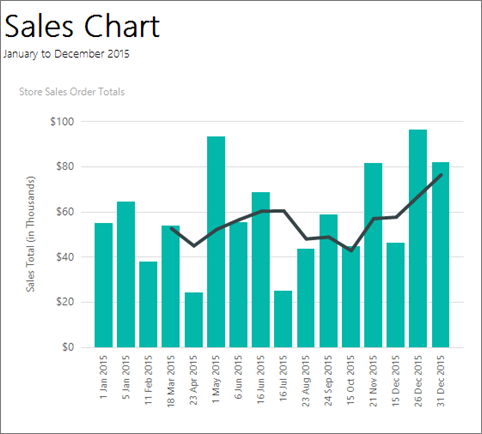

下圖顯示在此教學課程中建立的直條圖，內含移動平均。

顯示報表產生器直條圖的螢幕擷取畫面。

注意

在本教學課程中，向導的步驟會合併為一個流程。 如需如何瀏覽至報表伺服器、選擇資料來源以及建立資料集的逐步指示，請參閱本系列的第一個教學課程：教學課程：建立基本資料表報表 (報表產生器)。

完成此教學課程的估計時間：15 分鐘。

需求

如需需求的資訊，請參閱教學課程的先決條件 (報表產生器)。

1.從圖表精靈中建立圖表報表

在本節中，您可以使用 [圖表精靈] 建立內嵌資料集，並選擇共用資料來源，然後建立直條圖。

注意

在本教學課程中，查詢包含資料值，因此不需要外部資料來源。 這樣會使查詢相當冗長。 在商業環境中，查詢不會包含資料。 這僅供教學之用。

建立圖表報表

  1. 從電腦、Reporting Services Web 入口網站或 SharePoint 整合模式啟動報表產生器。

    [新報表或資料集] 對話方塊隨即開啟。

    如果您看不到 [新增報表或資料集] 對話方塊，請在 [檔案] 功能表中按一下 [新增]。

  2. 在左窗格中，確認已選取 [新增報表] 。

  3. 在右窗格中，選取 [圖表精靈]。

  4. 在 [選擇資料集] 頁面中，選取 [建立資料集]，然後選擇 [下一步]。

  5. 在 [選擇與資料來源的連接] 頁面中，選取現有資料來源。 或瀏覽至報表伺服器，然後選擇資料來源。 然後選取下一步。 可能需要輸入使用者名稱和密碼。

    注意

    只要您有適當的權限，選擇哪一種資料來源都無關緊要。 因為您不會從資料來源取得資料。 如需詳細資訊，請參閱取得資料連線的替代方式 (報表產生器)。

  6. 在 [設計查詢] 頁面中，點選 [文字編輯]。

  7. 將下列查詢貼入查詢窗格中：

    SELECT CAST('2015-01-01' AS date) AS SalesDate, CAST(54995.21 AS money) AS Sales
UNION SELECT CAST('2015-01-05' AS date) AS SalesDate, CAST(64499.04 AS money) AS Sales
UNION SELECT CAST('2015-02-11' AS date) AS SalesDate, CAST(37821.79 AS money) AS Sales
UNION SELECT CAST('2015-03-18' AS date) AS SalesDate, CAST(53633.08 AS money) AS Sales
UNION SELECT CAST('2015-04-23' AS date) AS SalesDate, CAST(24019.3 AS money) AS Sales
UNION SELECT CAST('2015-05-01' AS date) AS SalesDate, CAST(93245.5 AS money) AS Sales
UNION SELECT CAST('2015-06-06' AS date) AS SalesDate, CAST(55288.0 AS money) AS Sales
UNION SELECT CAST('2015-06-16' AS date) AS SalesDate, CAST(68733.5 AS money) AS Sales
UNION SELECT CAST('2015-07-16' AS date) AS SalesDate, CAST(24750.85 AS money) AS Sales
UNION SELECT CAST('2015-08-23' AS date) AS SalesDate, CAST(43452.3 AS money) AS Sales
UNION SELECT CAST('2015-09-24' AS date) AS SalesDate, CAST(58656. AS money) AS Sales
UNION SELECT CAST('2015-10-15' AS date) AS SalesDate, CAST(44583. AS money) AS Sales
UNION SELECT CAST('2015-11-21' AS date) AS SalesDate, CAST(81568. AS money) AS Sales
UNION SELECT CAST('2015-12-15' AS date) AS SalesDate, CAST(45973. AS money) AS Sales
UNION SELECT CAST('2015-12-26' AS date) AS SalesDate, CAST(96357. AS money) AS Sales
UNION SELECT CAST('2015-12-31' AS date) AS SalesDate, CAST(81946. AS money) AS Sales

  8. (選用) 選取 [執行] 按鈕 ( ! ) 來查看報表所依據的資料。

  9. 選取 [下一步]。

2.選擇圖表類型

您可以從數個預先定義的圖表類型中進行選擇，然後在完成精靈之後修改圖表。

新增直條圖

  1. 在 [選擇圖表類型] 頁面上，直條圖是預設圖表類型。 選取 [下一步]。

  2. 在 [排列圖表欄位] 頁面上，將 [SalesDate] 欄位拖曳至 [類別目錄]。 類別目錄會顯示在水平軸上。

  3. 將 [Sales] 欄位拖曳至 [值]。 [值] 方塊會顯示 [Sum(Sales)]，因為系統會針對每個日期彙總銷售總計值的總和。 值會顯示在垂直軸上。

  4. 選取 [下一步]。

  5. 選取完成。

    圖表就會加入至設計介面。 新的直條圖只會顯示代表性資料。 圖例會顯示銷售日期 A 至 F，只是為了幫助您了解報表的外觀。

    報表產生器中設計視圖裡欄位的螢幕擷取畫面。

  6. 選取圖表，即可顯示圖表控制點。 拖曳圖表的右下角，即可增加圖表的大小。 報表設計介面的大小會放大，以容納圖表的大小。

  7. 選擇執行以預覽報表。

    顯示報表產生器直條圖預覽的螢幕擷取畫面。

圖表未在水平軸上標示每個類別。 根據預設，只有容納在軸旁的標籤才會包含在內。

3.格式化水平軸上的日期

根據預設，水平軸會以一般格式顯示值，此格式會自動調整為適合圖表的大小。

  1. 切換到報表設計檢視。

  2. 以滑鼠右鍵按一下水平軸 > [水平軸屬性]。

  3. 在 [數字] 索引標籤的 [類別] 中，選取 [日期]。

  4. 在 [類型] 方塊中，選取 [31 Jan 2000]。

  5. 選取 確定。

  6. 在 [首頁] 索引標籤中，選取 [執行] 預覽報表。

日期會以您所選取的日期格式顯示。 圖表仍然未在水平軸上標示每個類別。

報表產生器直條圖的螢幕擷取畫面，其中顯示日期格式。

您可以透過旋轉標籤和指定間隔，自訂標籤顯示。

4.旋轉水平軸上的軸標籤

  1. 切換到報表設計檢視。

  2. 以滑鼠右鍵按一下水平軸標題，然後選取 [顯示軸標題] 以移除標題。 因為水平軸會顯示日期，所以不需要這個標題。

  3. 以滑鼠右鍵按一下水平軸 > [水平軸屬性]。

  4. 在 [標籤] 索引標籤的 [變更軸標籤自動調整選項] 下，選取 [停用自動調整]。

  5. 在 [標籤旋轉角度] 中，選取 [-90]。

  6. 選取 確定。

    水平軸的範例文字會旋轉 90 度。

    設計檢視中報表產生器柱狀圖的螢幕擷取畫面，顯示已旋轉的 X 軸文字。

  7. 選擇執行以預覽報表。

圖表上的標籤是旋轉的。

顯示報表產生器柱狀圖預覽的螢幕擷取畫面，其中已旋轉 X 軸文字。

5.移動圖例

圖例是從類別和系列資料自動建立。 您可以將直條圖的圖例移至圖表區域下方。

  1. 切換到報表設計檢視。

  2. 以滑鼠右鍵按一下圖表上的圖例 > [圖例屬性]。

  3. 在 [配置與位置] 下，選取不同的位置。 例如，選取下層中間選項。

    當圖例位於圖表的頂端或底部時，圖例的配置就會從垂直變更為水平。 您可以在 [配置] 方塊中選取不同的配置。

  4. 選取 確定。

  5. 因為這個教學只有一個類別，所以圖表不需要圖例。 若要加以移除，請以滑鼠右鍵按一下圖例 > [刪除圖例]。

  6. 選擇執行以預覽報表。

6.為圖表加上標題

  1. 切換到報表設計檢視。

  2. 選取圖表頂端的 [圖表標題] 這幾個字，然後輸入 商店銷售訂單總計。

  3. 選擇執行以預覽報表。

7.格式化及標示垂直軸

根據預設，垂直軸會以一般格式顯示值，此格式會自動調整為適合圖表的大小。

  1. 切換到報表設計檢視。

  2. 在圖表左側的垂直軸上，選取標籤以選取它們。

  3. 在 [首頁] 索引標籤 > [數字] 群組中，選取 [貨幣] 按鈕。 這些軸標籤就會變更為顯示貨幣格式。

  4. 選取兩次 [減少小數位數] 按鈕，以顯示四捨五入到最接近之美金的數字。

  5. 以滑鼠右鍵按一下垂直軸 > [垂直軸屬性]。

  6. 在 [數字] 標籤中，[類別] 方塊中已選取 [貨幣]，[小數位數] 已設為 [0] (零)。

  7. 勾選 [顯示值的單位]。 已經選擇「千」。

  8. 選取 確定。

  9. 以滑鼠右鍵按一下垂直軸 > [顯示軸標題]。

  10. 以滑鼠右鍵按一下垂直軸標題>軸標題屬性。

  11. 將 [標題文字] 欄位中的文字取代為 [銷售總計 (以千為單位)]。 您也可以指定各種有關如何格式化標題的選項。

  12. 選取 確定。

  13. 選擇執行以預覽報表。

    顯示報表產生器直條圖預覽的螢幕擷取畫面，其中已正確標示 Y 軸。

8.顯示水平 (x) 軸上的所有標籤

您會注意到只會在 x 軸上顯示部分標籤。 在本節中，您可以在 [屬性] 窗格中設定要全部顯示的屬性。

  1. 切換到報表設計檢視。

  2. 選取圖表，然後選取水平軸標籤。

  3. 在 [屬性] 窗格中，將 LabelInterval 設為 1。

    顯示如何設定報表產生器直條圖標籤間隔的螢幕擷取畫面。

    該圖表在設計視圖中顯示相同。

  4. 選擇執行以預覽報表。

    顯示報表產生器直條圖預覽的螢幕擷取畫面，其中已將標籤間隔設定為一。

    現在，圖表會顯示其所有標籤。

9.新增具有導出數列的移動平均

移動平均是數列中資料的平均，是根據時間而計算。 移動平均可以找出趨勢。

  1. 切換到報表設計檢視。

  2. 按兩下圖表以顯示 [圖表資料] 窗格。

  3. 以滑鼠右鍵按一下 [值] 區域中的 [Sum(Sales)] 欄位，然後選取 [新增計算序列]。

    顯示如何將導出數列新增至報表產生器直條圖的螢幕擷取畫面。

  4. 在 [公式] 中，確認已選取 [移動平均]。

  5. 在 [設定公式參數] 中，針對 [週期] 選取 [4]。

  6. 在 [邊框] 索引標籤的 [線條寬度] 中，選取 [3pt]。

  7. 選取 確定。

  8. 選擇執行以預覽報表。

圖表會顯示一條線，代表依照日期區分之總銷售量的移動平均 (每四個日期的平均)。 有關更多資訊，請參閱將移動平均新增至編頁報告中的圖表 (報表產生器)

報表產生器柱狀圖的螢幕擷取畫面，顯示移動平均值。

10.加入報表標題

  1. 切換到報表設計檢視。

  2. 在設計介面上，選取 按一下以加入標題。

  3. 輸入 [銷售圖表]。 按 ENTER，然後輸入 [2015 年 1 月到 12 月]，其外觀如下：

    銷售圖表

    2015 年 1 月到 12 月

  4. 選取 [銷售圖表]，然後在 [首頁] 索引標籤 >[字型] 區段 >[粗體]。

  5. 選取 [2015 年 1 月到 12 月]，然後在 [首頁] 索引標籤 [字型] 區段中，將字型大小設為 [10]。

  6. (選用) 您可能需要增加 [標題] 文字輸入框的高度，才能容納兩行文字。 選取底部邊緣中間的雙箭頭時，向下拖拉。 而且，您可能需要拖曳圖表的頂端，讓標題不重疊。

    這個標題會出現在報表的頂端。 如果未定義任何頁首，則位於報表主體頂端的項目就相當於報表頁首。

  7. 選擇執行以預覽報表。

11.儲存報表

  1. 切換到報表設計檢視。

  2. 在 [報表產生器] 按鈕中，選取 [另存新檔]。

    您可以將它儲存至電腦或報表伺服器。

  3. 在 [名稱] 中，輸入 [銷售訂單直條圖]。

  4. 選取儲存。
